8.1.2.1 具有遲滯功能的反相比較器
具有遲滯功能的反相比較器需要一個以比較器電源電壓 (V+) 為基準的三電阻器網絡，如圖 8-3 所示。

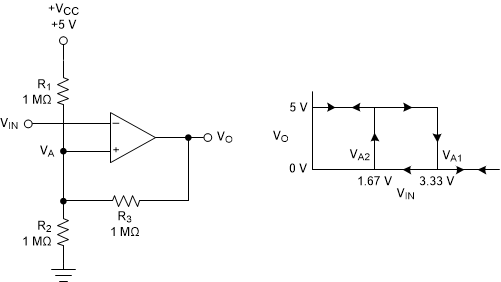

圖 8-3 采用反相配置且具有遲滯功能的 TLV4H390-SEP輸出為高電平和低電平時的等效電阻器網絡如圖 8-3 所示。

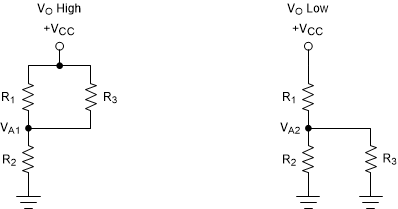

圖 8-4 反相配置電阻器等效網絡當 VIN 小于 VA 時，輸出電壓為高電平（為簡單起見，假設 VO 切換至與 VCC 一樣高）。三電阻器網絡可以表示為 R1 || R3 與 R2 串聯，如圖 8-4 所示。
下面的方程式 1 定義了從高電平轉換到低電平的跳變電壓 (VA1)。
方程式 1.
當 VIN 大于 VA 時，輸出電壓較低。在這種情況下，三電阻器網絡可以表示為 R2 || R3 與 R1 串聯，如方程式 2 所示。
使用方程式 2 定義從低電平轉換到高電平的跳變電壓 (VA2)。
方程式 2.
方程式 3 定義了網絡提供的總遲滯。
方程式 3.
