3 說明
TLV313 系列單通道、雙通道和四通道運算放大器集低功耗與良好的性能于一體。這使得它們非常適用于各種 應用，如可穿戴設備、公共事業計量、樓宇自動化、點鈔機 。該系列 具有 軌到軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值：65μA）、高帶寬 (1MHz) 以及超低噪聲（1kHz 時為 26nV/√Hz）等特性，因此對于需要在成本與性能間實現良好平衡的各類電池供電 應用 而言非常具有吸引力。此外，該系列器件具有低輸入偏置電流，因此適合用于 源阻抗高達兆歐級 的應用。
TLV313器件的穩健耐用設計便于電路設計人員使用。該器件在高達 100pF 的容性負載條件下單位增益穩定并集成了 RFI/EMI 抑制濾波器，在過驅條件下不會出現反相而且具有高靜電放電 (ESD) 保護功能（4kV 人體模型 (HBM)）。
此類器件經過優化，適合在低至 1.8V (±0.9V) 和高達 5.5V (±2.75V) 的低壓下工作，且額定擴展工作溫度范圍為
–40°C 至 +125°C。
單通道 TLV313 器件采用。。雙通道 TLV2313 器件采用小外形尺寸集成電路 (SOIC)-8 和超薄小外形尺寸 (VSSOP)-8 封裝，四通道 TLV4313 器件采用薄型小外形尺寸 (TSSOP)-14 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV313 | SC70 (5) | 2.00mm × 1.25mm |
| TLV2313 | SOIC (8) | 4.90mm × 3.91mm |
| VSSOP (8) | 3.00mm × 3.00mm | |
| TLV4313 | TSSOP (14) | 5.00mm × 4.40mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

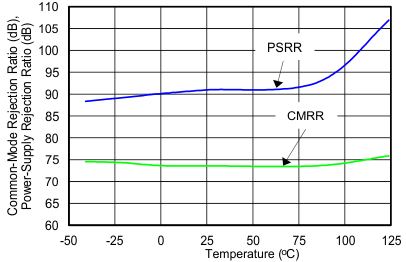

CMRR 和 PSRR 與溫度間的關系
