以下部分顯示了詳細設計流程。請參閱Equation 2 了解 3 類補償增益。

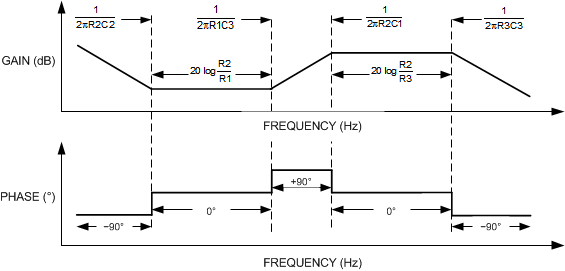

3 類補償極點和零點如首選漸近圖所示;請參閱Figure 56。根據補償要求更改電阻器和電容器的值,從而重新定位補償極點和零點。由于放大器的開環增益和相位限制,運算放大器無法實現首選情況。
Figure 56. 首選漸進圖 假設 C2 >> C1 且 R1 >> R3,計算極點和零點。C1 和 R3 組件設置了高頻率,因此此假設正確。
TLV226x-Q1 器件 3 類補償電路設計在 30KHz 共振頻率上下提高了直流到直流轉換器的增益和相位。對于輸出濾波器,這相當于 1µH 和 22µF。
通過省去 C3 電容器,將運算放大器配置為 2 類補償。2 類通過輸出電容器與串聯電阻器 ESR 來補償直流到直流轉換器;請參閱Equation 3。
