6 參數測量信息

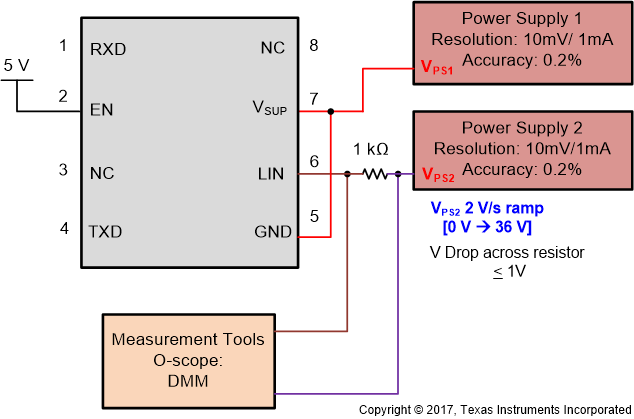

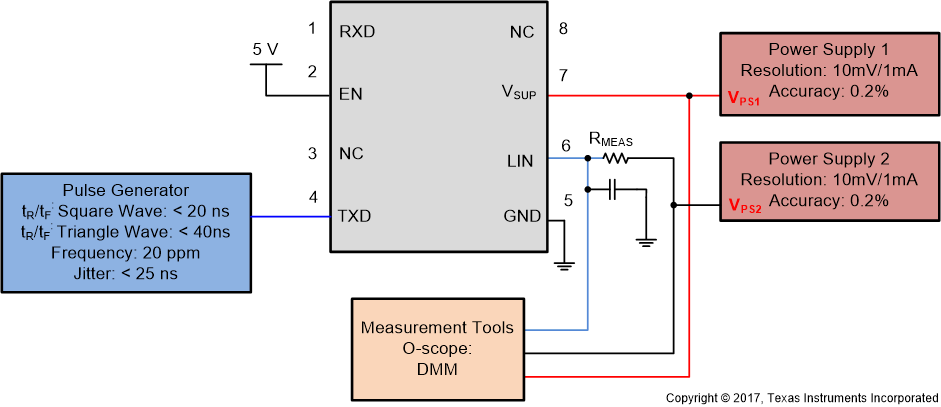

圖 6-1 測試系統：具有 RX 和 TX 訪問的工作電壓范圍：參數 9、10

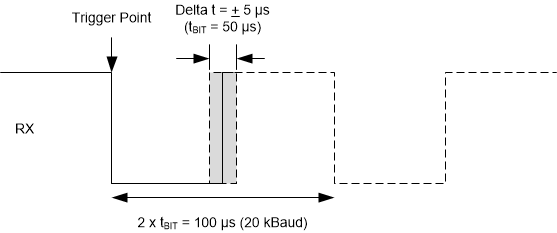

圖 6-2 RX 響應：工作電壓范圍

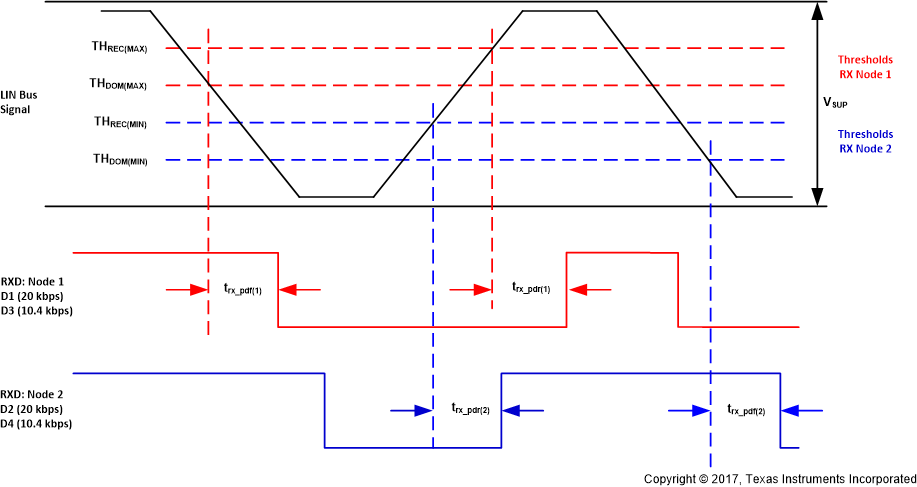

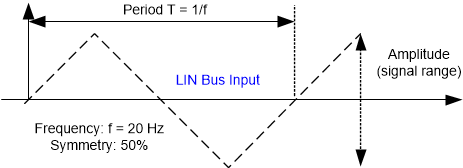

圖 6-3 LIN 總線輸入信號

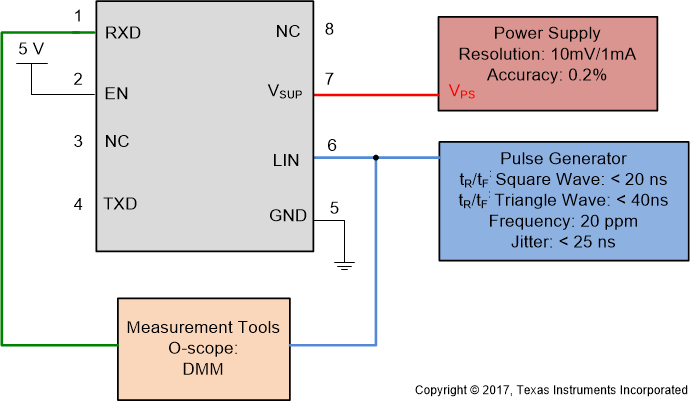

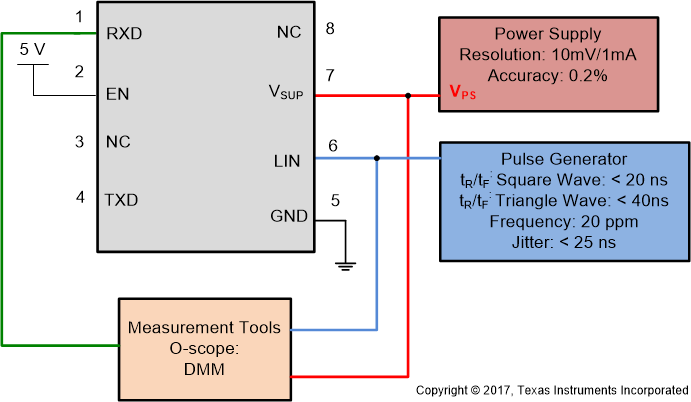

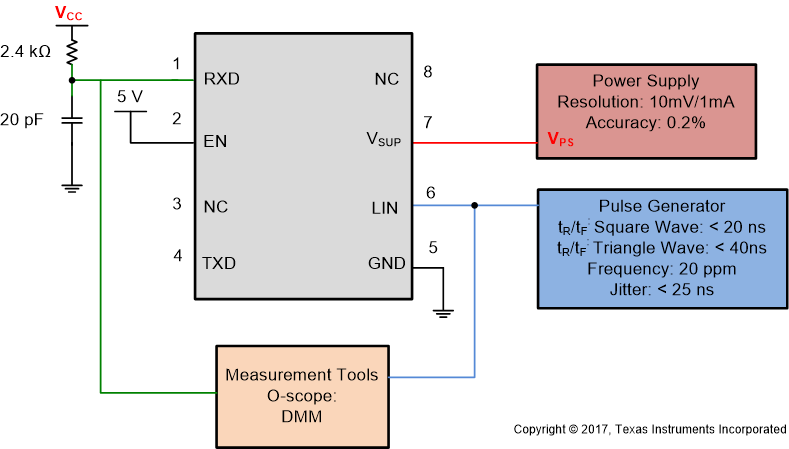

圖 6-4 具有 RX 訪問的 LIN 接收器測試，參數 17、18、19、20

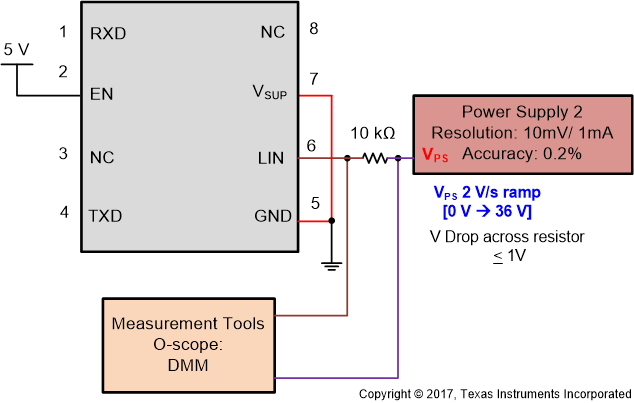

圖 6-5 VSUP_NON_OP 參數 1154/56

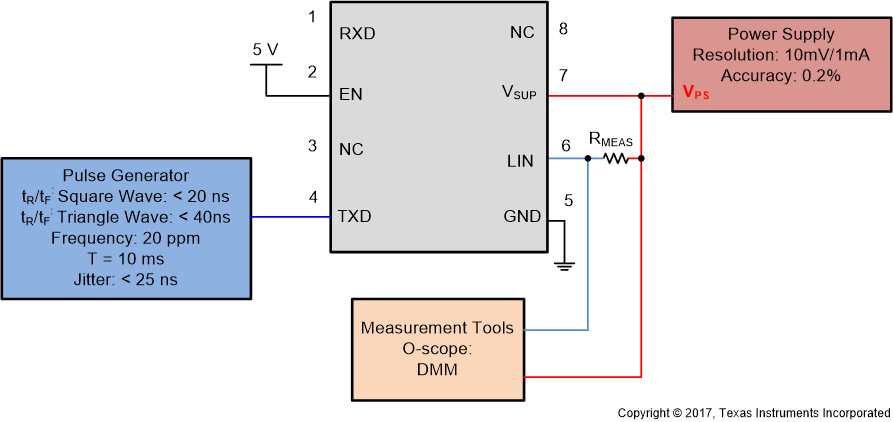

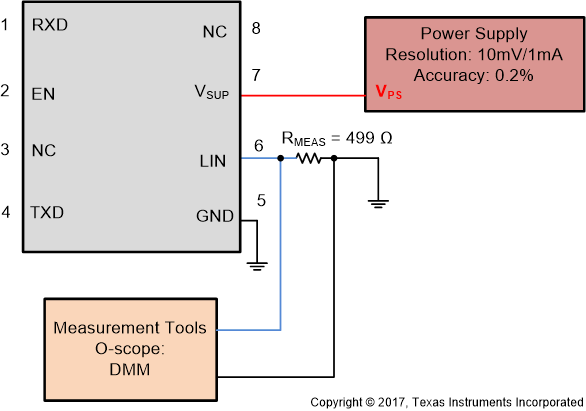

圖 6-6 IBUS_LIM 處于顯性狀態（驅動器開啟）時的測試電路，參數 12
圖 6-7 IBUS_PAS_dom 的測試電路；TXD = 隱性狀態，VBUS = 0V，參數 13
圖 6-8 IBUS_PAS_rec 的測試電路，參數 14

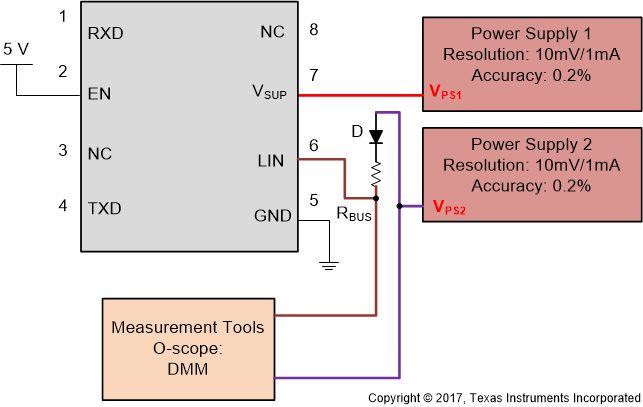

圖 6-9 IBUS_NO_GND 的測試電路，接地失效

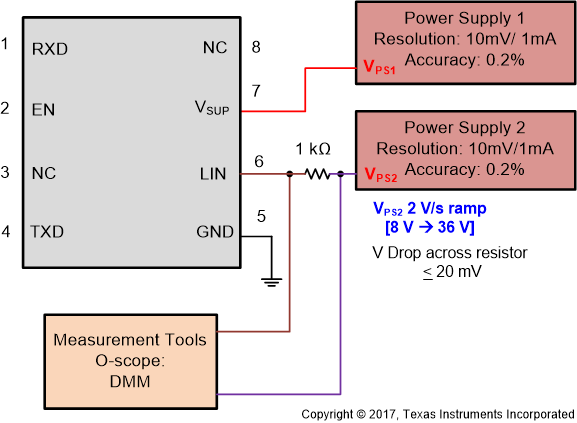

圖 6-10 IBUS_NO_BAT 的測試電路，失電
圖 6-11 測試電路斜率控制和占空比，參數 27、28、29、30、72、73、74、75

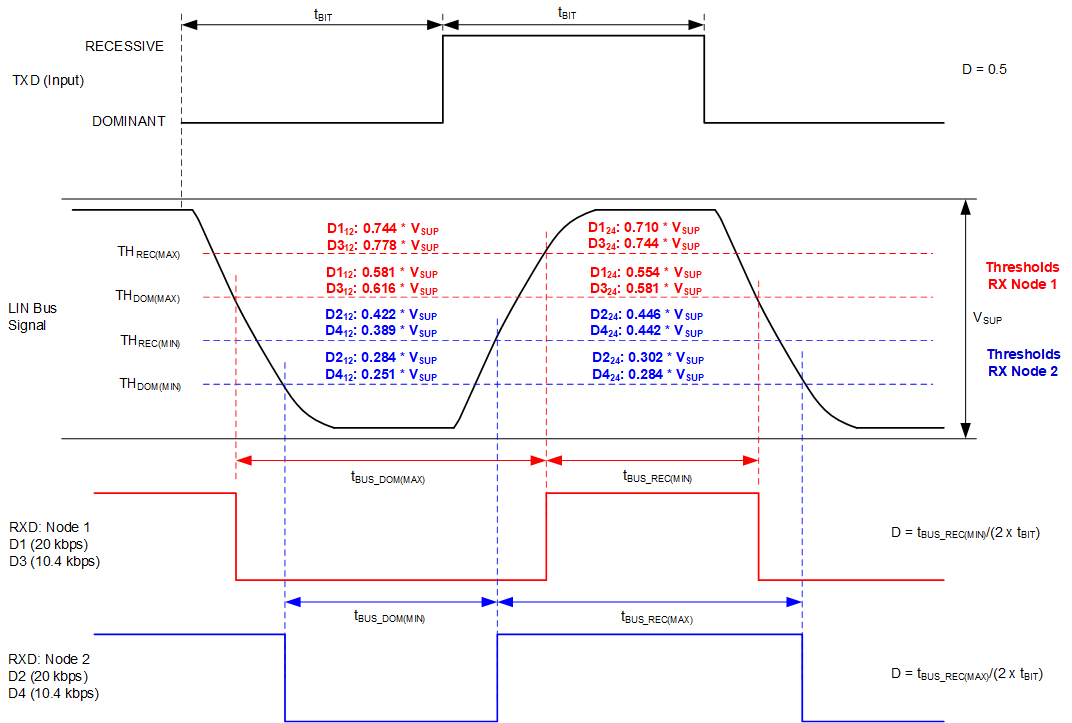

圖 6-12 總線時序參數的定義
圖 6-13 傳播延遲測試電路；參數 31、32
圖 6-14 傳播延遲
圖 6-15 代碼轉換
圖 6-16 通過 EN 喚醒
圖 6-17 通過 LIN 喚醒

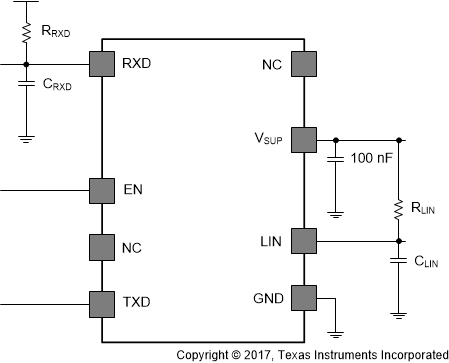

圖 6-18 交流特性測試電路
