3 說明
TLIN1029-Q1 是一款本地互連網絡 (LIN) 物理層收發器，集成了喚醒和保護功能，兼容 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987–4.2 標準。LIN 是一種單線雙向總線，通常用于數據傳輸速率高達 20 kbps 的車載網絡。TLIN1029-Q1 旨在為 12V 應用提供支持，具有更寬的工作電壓范圍和額外的總線故障保護。
LIN 接收器支持高達 100 kbps 的數據傳輸速率，從而更快速地執行內聯編程。TLIN1029-Q1 使用一個可降低電磁輻射 (EME) 的限流波形整形驅動器將 TXD 輸入上的數據流轉化為 LIN 總線信號。接收器將數據流轉化為邏輯電平信號，此信號通過開漏 RXD 引腳發送到微處理器。休眠模式可實現超低電流消耗，該模式允許通過 LIN 總線或 EN 引腳實現喚醒。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLIN1029-Q1 | SOIC (D) (8) | 4.90mm x 3.91mm |
| VSON (DRB) (8) | 3.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

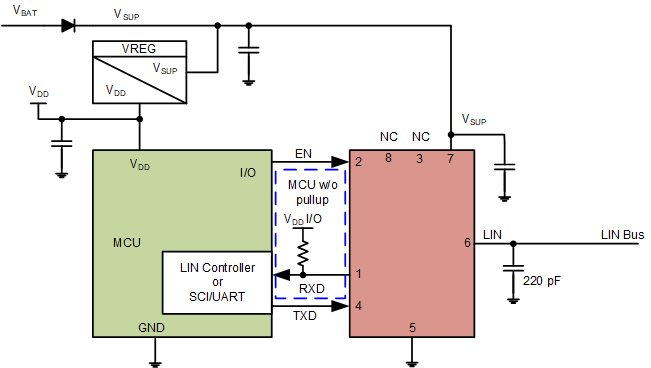

簡化版原理圖，指揮官模式
簡化版原理圖，響應者模式
