6.5 全功率響應
全功率響應（即運算放大器轉換率限制輸出電壓擺幅的最低頻率）通常通過兩種方式指定：全線性響應和全峰值響應。全線性響應通常通過以下方法測量：在增加正弦輸入信號頻率的同時監測輸出的失真水平。當輸出出現明顯失真時，該輸入頻率被定義為全線性帶寬。全峰值響應定義為在不考慮失真的情況下，仍能保持完整峰值間輸出擺幅的最大輸出頻率。當輸出頻率大于全峰值響應帶寬或最大輸出擺幅帶寬時，無法保持完整的峰值間輸出擺幅。
由于行業內尚無統一認可的顯著失真標準，因此本數據表規定了全峰值響應的定義，并使用 圖 6-1 中的測試電路進行測量。初始設置涉及使用正弦輸入來確定器件的最大峰值間輸出（正弦波振幅增加，直到發生削波）。然后將正弦波替換為具有相同振幅的方波。然后增加頻率，直到無法再保持最大的峰值間輸出 (圖 6-5)。方波可以更準確地確定達到最大峰值間輸出的點。

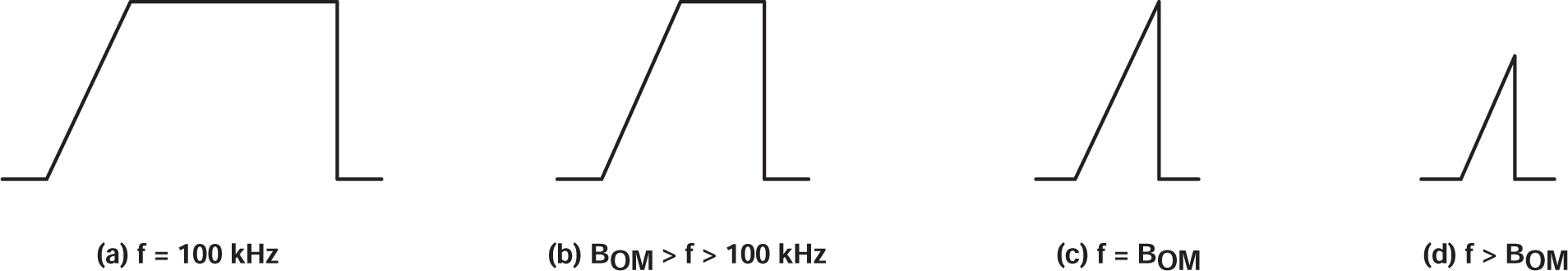

圖 6-5 全功率響應輸出信號
