封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- DYY|14
- PW|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
4 引腳配置和功能
圖 4-1 TL071H DBV 封裝，5 引腳 SOT-23
（頂視圖）
（頂視圖）
圖 4-3 TL071x D 封裝，8 引腳 SOIC
和 P 封裝，8 引腳 PDIP
（頂視圖）
和 P 封裝，8 引腳 PDIP
（頂視圖）
圖 4-2 TL071H DCK 封裝，5 引腳 SC70
（頂視圖）
（頂視圖）
表 4-1 引腳功能：TL071x
| 引腳 | 類型 | 說明 | ||||
|---|---|---|---|---|---|---|
| 名稱 | 編號 | |||||
| DBV (SOT-23) |
DCK (SC70) |
D (SOIC) |
P (PDIP) |
|||
| IN– | 4 | 3 | 2 | 2 | 輸入 | 反相輸入 |
| IN+ | 3 | 1 | 3 | 3 | 輸入 | 同相輸入 |
| NC | — | — | 8 | 8 | — | 不連接 |
| NC | — | — | 1 | 1 | — | 不連接 |
| NC | — | — | 5 | 5 | — | 不連接 |
| OUT | 1 | 4 | 6 | 6 | 輸出 | 輸出 |
| VCC– | 2 | 2 | 4 | 4 | — | 電源 |
| VCC+ | 5 | 5 | 7 | 7 | — | 電源 |
圖 4-4 TL071C PS 封裝，8 引腳 SO （頂視圖）
表 4-2 引腳功能：TL071C
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| IN– | 2 | 輸入 | 反相輸入 |
| IN+ | 3 | 輸入 | 同相輸入 |
| NC | 8 | — | 不連接 |
| OFFSET N1 | 1 | — | 輸入偏移調整 |
| OFFSET N2 | 5 | — | 輸入偏移調整 |
| OUT | 6 | 輸出 | 輸出 |
| VCC– | 4 | — | 電源 |
| VCC+ | 7 | — | 電源 |
圖 4-5 TL072x D、DDF、JG、P、PS 和 PW 封裝，8 引腳 SOIC、SOT-23-THIN、CDIP、PDIP、SO 和 TSSOP
（頂視圖）
表 4-3 引腳功能：TL072x
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN– | 2 | 輸入 | 反相輸入 |
| 1IN+ | 3 | 輸入 | 同相輸入 |
| 1OUT | 1 | 輸出 | 輸出 |
| 2IN– | 6 | 輸入 | 反相輸入 |
| 2IN+ | 5 | 輸入 | 同相輸入 |
| 2OUT | 7 | 輸出 | 輸出 |
| VCC– | 4 | — | 電源 |
| VCC+ | 8 | — | 電源 |

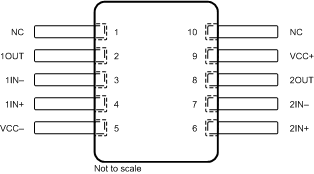

圖 4-6 TL072M U 封裝，10 引腳 CFP （頂視圖）
表 4-4 引腳功能：TL072M
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN– | 3 | 輸入 | 反相輸入 |
| 1IN+ | 4 | 輸入 | 同相輸入 |
| 1OUT | 2 | 輸出 | 輸出 |
| 2IN– | 7 | 輸入 | 反相輸入 |
| 2IN+ | 6 | 輸入 | 同相輸入 |
| 2OUT | 8 | 輸出 | 輸出 |
| NC | 1、10 | — | 不連接 |
| VCC– | 5 | — | 電源 |
| VCC+ | 9 | — | 電源 |
圖 4-7 TL072M FK 封裝，20 引腳 LCCC （頂視圖）
表 4-5 引腳功能：TL072M
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN– | 5 | 輸入 | 反相輸入 |
| 1IN+ | 7 | 輸入 | 同相輸入 |
| 1OUT | 2 | 輸出 | 輸出 |
| 2IN– | 15 | 輸入 | 反相輸入 |
| 2IN+ | 12 | 輸入 | 同相輸入 |
| 2OUT | 17 | 輸出 | 輸出 |
| NC | 1、3、4、6、8、9、11、13、14、16、18、19 | — | 不連接 |
| VCC– | 10 | — | 電源 |
| VCC+ | 20 | — | 電源 |
圖 4-8 TL074x D、DYY、J、N、NS、PW 和 W 封裝，14 引腳 SOIC、SOT-23-THIN、CDIP、PDIP、SOP、TSSOP 和 CFP
（頂視圖）
表 4-6 引腳功能：TL074x
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN– | 2 | 輸入 | 反相輸入 |
| 1IN+ | 3 | 輸入 | 同相輸入 |
| 1OUT | 1 | 輸出 | 輸出 |
| 2IN– | 6 | 輸入 | 反相輸入 |
| 2IN+ | 5 | 輸入 | 同相輸入 |
| 2OUT | 7 | 輸出 | 輸出 |
| 3IN– | 9 | 輸入 | 反相輸入 |
| 3IN+ | 10 | 輸入 | 同相輸入 |
| 3OUT | 8 | 輸出 | 輸出 |
| 4IN– | 13 | 輸入 | 反相輸入 |
| 4IN+ | 12 | 輸入 | 同相輸入 |
| 4OUT | 14 | 輸出 | 輸出 |
| VCC– | 11 | — | 電源 |
| VCC+ | 4 | — | 電源 |
圖 4-9 TL074M FK 封裝，20 引腳 LCCC （頂視圖）
表 4-7 引腳功能：TL074M
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1IN– | 3 | 輸入 | 反相輸入 |
| 1IN+ | 4 | 輸入 | 同相輸入 |
| 1OUT | 2 | 輸出 | 輸出 |
| 2IN– | 9 | 輸入 | 反相輸入 |
| 2IN+ | 8 | 輸入 | 同相輸入 |
| 2OUT | 10 | 輸出 | 輸出 |
| 3IN– | 13 | 輸入 | 反相輸入 |
| 3IN+ | 14 | 輸入 | 同相輸入 |
| 3OUT | 12 | 輸出 | 輸出 |
| 4IN– | 19 | 輸入 | 反相輸入 |
| 4IN+ | 18 | 輸入 | 同相輸入 |
| 4OUT | 20 | 輸出 | 輸出 |
| NC | 1、5、7、11、15、17 | — | 不連接 |
| VCC– | 16 | — | 電源 |
| VCC+ | 6 | — | 電源 |
