3 說明
TL06x（TL061、TL062 和 TL064）系列業界通用運算放大器以較低功耗鏡像 TL07x 和 TL08x 系列運算放大器。這些器件為成本敏感型應用提供了卓越的價值，具有高輸入阻抗、寬帶寬、高壓擺率以及低輸入失調電壓和輸入偏置電流。高 ESD（1.5kV，HBM）、集成 EMI 和射頻濾波器以及寬工作溫度范圍可支持將 TL06x 器件用于條件嚴苛、環境嚴苛的應用。
器件信息
| 器件型號 | 通道數 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|---|
| TL061x | 單通道 | D（SOIC，8） | 4.90mm × 6.00mm |
| P（PDIP，8） | 9.59 mm × 7.94 mm | ||
| PS（SO，8） | 6.20 mm × 7.80 mm | ||
| TL062x | 雙通道 | D（SOIC，8） | 4.90mm × 6.00mm |
| P（PDIP，8） | 9.59 mm × 7.94 mm | ||
| PS（SO，8） | 6.20 mm × 7.80 mm | ||
| JG（CDIP，8） | 9.58 mm × 7.62 mm | ||
| PW（TSSOP，8） | 3.00mm × 6.40mm | ||
| FK（LCCC，20） | 8.89 mm × 8.80 mm | ||
| TL064x | 四通道 | D（SOIC，14） | 8.65mm × 6.00mm |
| J（CDIP，14） | 19.4 mm × 7.90 mm | ||
| N（PDIP，14） | 19.31 mm × 7.94 mm | ||
| NS（SO，14） | 10.20 mm × 7.80 mm | ||
| PW（TSSOP，14） | 5.00mm x 6.40mm | ||
| W（CFP，14） | 21.78 mm × 9.21 mm | ||
| FK（LCCC，20） | 8.89 mm × 8.80 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

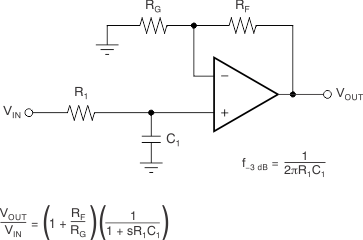

單極低通濾波器
