8.2.2 詳細設計過程
圖 8-6 建議使用保護電路來抵御 1kV 浪涌 (IEC 61000-4-5) 瞬變。表 8-1 展示了相關的物料清單。SMAJ30CA TVS 二極管的額定工作電壓高達 30V。這可以確保在直接 RS-485 總線與 24V 直流工業電源軌短路時，保護二極管不會導通。

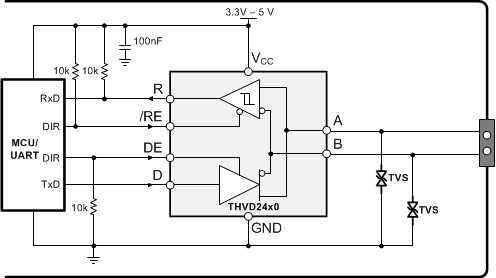

圖 8-6 針對半雙工器件的浪涌瞬變的瞬態保護表 8-1 元件列表
| 器件 | 功能 | 訂貨編號 | 制造商(1) |
|---|---|---|---|
| 收發器 | RS-485 收發器 | THVD2410V-EP 或 THVD2450V-EP | TI |
| TVS | 雙向 400W 瞬態抑制器 | SMAJ30CA | Littelfuse |
(1) 請參閱第三方產品免責聲明
