ZHCSKF1 October 2019 THVD1520
PRODUCTION DATA.

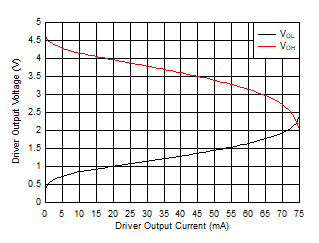

Figure 1. Driver Output Voltage vs Driver Output Current

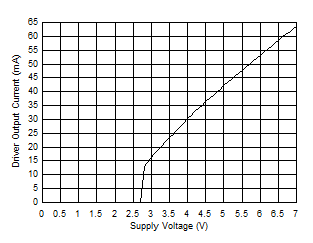

Figure 3. Driver Output Current vs Supply Voltage
Figure 5. Driver Propagation Delay vs Temperature

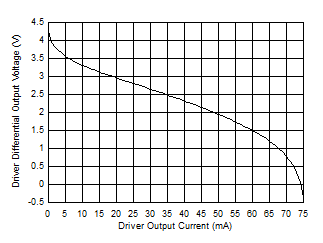

Figure 2. Driver Differential Output Voltage vs Driver Output Current

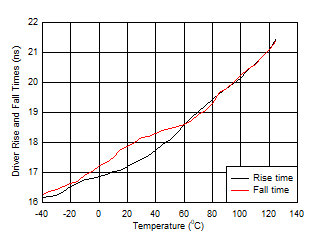

Figure 4. Driver Rise or Fall Time vs Temperature
| 50% duty cycle square-wave | RL = 54 Ω | CL = 50 pF | DE = VCC, RE = GND |
