ZHCSTY1 November 2023 TDES4940
PRODUCTION DATA
3 說明

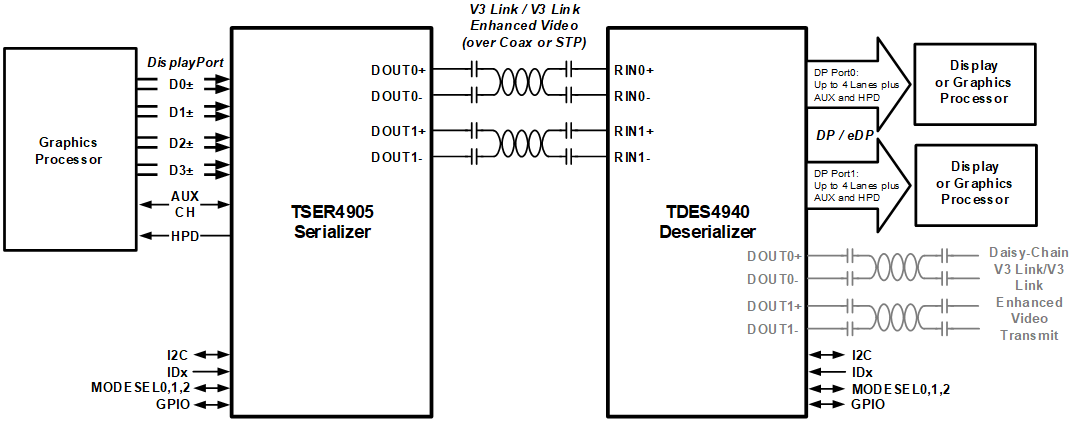

TDES4940 是一款 V3Link 增強型視頻轉 DisplayPort (DP)/嵌入式 DisplayPort (eDP) 橋接器件。該芯片組與 V3Link 增強型視頻串行器配合使用，可通過低成本 50Ω 同軸電纜或 STP/STQ 電纜提供高速串行化接口。TDES4940 是一款 VESA DP v1.4a/eDP v1.4b 兼容器件，支持 HBR3 和 SuperFrame 格式等高級功能。該器件支持 4K 30 位顏色及更高的視頻分辨率。V3Link 增強視頻支持視頻和音頻數據傳輸以及全雙工控制，包括同一鏈路上的 I2C 和 GPIO 數據。視頻數據的整合和對 V3Link 增強視頻通道的控制減少了互連尺寸和重量，并簡化了系統設計。通過使用低壓差分信令、數據換序和隨機生成更大限度地減少了電磁干擾 (EMI)。在兼容的 V3Link 模式下，該器件在單/雙鏈路上支持高達 2K 的分辨率和 24 位色深，并且在與支持 HDCP 的串行器配對時支持 HDCP v1.4。
器件信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
| TDES4940 | VQFNP (88) | 12mm × 12mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
