ZHCSX63A October 2024 – October 2024 TCAN844-Q1
PRODUCTION DATA
TCAN844(V)-Q1 支持遠程喚醒請求,可讓主機微控制器了解總線已運行,節點需要恢復正常運行。
該器件使用 ISO 11898-2:2024 標準中的多重濾波顯性喚醒模式 (WUP) 來鑒定總線活動。接收到有效的 WUP 后,喚醒請求會以“下降沿加低電平周期”的形式發送給控制器,其中低電平信號對應于 TCAN844(V)-Q1 的 RXD 輸出上的“已濾波”顯性信號。
WUP 依次由一段已濾波的顯性脈沖、一段已濾波的隱性脈沖和另一段已濾波的顯性脈沖組成。第一個已濾波的顯性信號發起 WUP,然后總線監視器會等待已濾波的隱性信號;其他總線通信不會使總線監視器復位。接收到已濾波的隱性信號后,總線監視器會等待另一個已濾波的顯性信號;其他總線通信不會使總線監視器復位。在接收到第二個已濾波的顯性信號后,總線監視器會立即識別 WUP,并在每次從總線接收到額外的已濾波顯性信號時將 RXD 輸出驅動為低電平。
要將顯性或隱性信號視為“已濾波”,總線必須保持該狀態超過 tWK_FILTER 時間。由于 tWK_FILTER 的可變性,存在以下幾種可能的情況。短于 tWK_FILTER(MIN) 的總線狀態時間始終不會被檢測為 WUP 的一部分,因此不會生成喚醒請求。tWK_FILTER(MIN) 和 tWK_FILTER(MAX) 之間的總線狀態時間可能會檢測為 WUP 的一部分,并且可能會生成喚醒請求。超過 tWK_FILTER(MAX) 的總線狀態時間始終會被檢測為 WUP 的一部分,因此始終會生成喚醒請求。請參閱圖 7-5 以了解喚醒模式的時序圖。
用于 WUP 的模式和 tWK_FILTER 時間可防止噪聲和總線卡在顯性故障導致錯誤的喚醒請求,同時允許任何有效報文發起喚醒請求。
ISO 11898-2:2024 標準定義了短時間和長時間的喚醒濾波時間。該器件的 tWK_FILTER 時間選在這兩個濾波范圍的最小值和最大值之間。選擇此時序是為了使 500kbps 下的單個位時間或 1Mbps 下的兩個背對背位時間觸發處于任一總線狀態的濾波器。任何速率為 500kbps 或更低的 CAN 幀可能會包含有效的 WUP。
為了實現額外的穩健性并防止誤喚醒,該器件實現了喚醒超時特性。要成功發生遠程喚醒事件,必須在超時值 t ≤ tWK_TIMEOUT 范圍內收到整個 WUP。否則,內部邏輯會被復位并且收發器保持在當前狀態而不被喚醒。然后,必須按照本節中提到的限制條件再次發送完整模式。請參閱圖 7-5 以了解具有喚醒超時特性的喚醒模式時序圖。

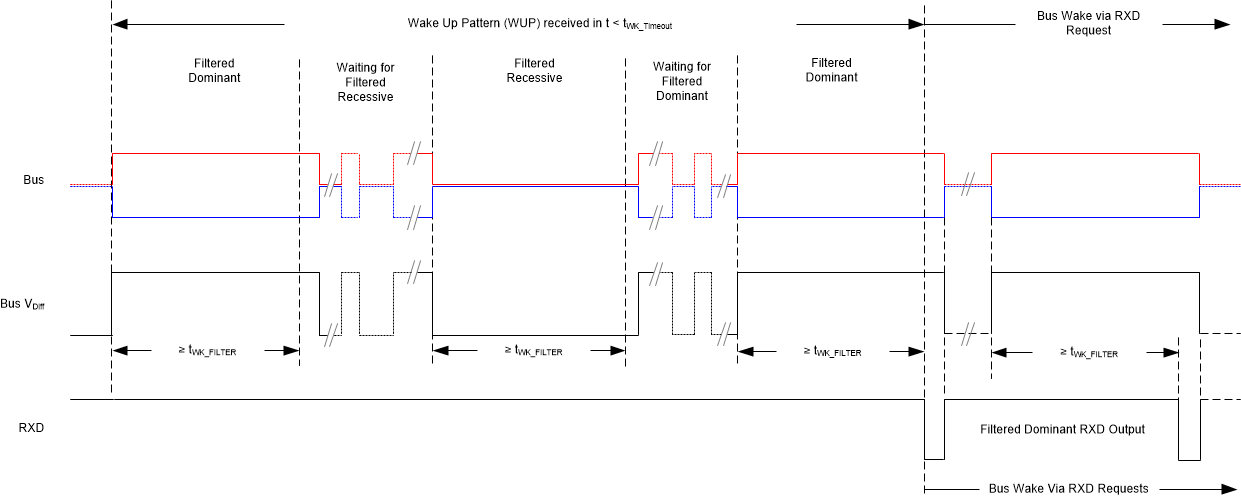

圖 7-5 具有 tWK_TIMEOUT 的喚醒模式 (WUP)
