4 引腳配置和功能

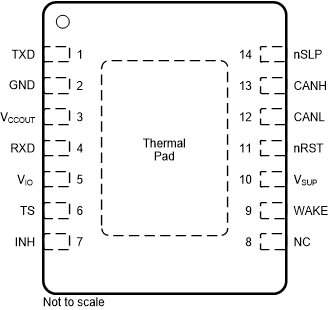

圖 4-1 DMT 封裝，14 引腳 (VSON)，頂視圖表 4-1 引腳功能 (TCAN11625)
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| TXD | 1 | 數字 | CAN 發送數據輸入，集成上拉電阻 |
| GND | 2 | GND | 接地連接 |
| VCCOUT | 3 | 電源 | 5V LDO 穩壓器輸出電壓引腳和收發器電源 |
| RXD | 4 | 數字 | CAN 接收數據輸出，當 VIO < UVVIO 時為三態 |
| VIO | 5 | 電源 | IO 電源電壓 |
| TS | 6 | 數字 | 收發器狀態 |
| INH | 7 | 高壓 | 抑制引腳，用于控制系統穩壓器和電源，高壓 |
| NC | 8 | — | 內部連接，保持懸空或連接到 GND |
| WAKE | 9 | 高壓 | 本地 WAKE 輸入終端，高壓 |
| VSUP | 10 | 電源 | 來自電池的高壓電源 |
| nRST | 11 | 數字 | Reset 輸入/輸出 |
| CANL | 12 | 總線 IO | 低電平 CAN 總線輸入/輸出線路 |
| CANH | 13 | 總線 IO | 高電平 CAN 總線輸入/輸出線路 |
| nSLP | 14 | 數字 | 睡眠模式控制輸入，集成下拉電阻 |
| 散熱焊盤 | — | 電氣連接至 GND，將散熱焊盤連接至印刷電路板 (PCB) 接地平面以實現散熱 | |
圖 4-2 DMT 封裝，14 引腳 (VSON)，頂視圖表 4-2 引腳功能 (TCAN11623)
| 引腳 | 類型 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| TXD | 1 | 數字輸入 | CAN 發送數據輸入，集成上拉電阻 |
| GND | 2 | GND | 接地連接 |
| VFLT | 3 | 電源 | 5V LDO 收發器濾波器引腳。在該引腳與接地之間連接一個 10μF 電容器。 |
| RXD | 4 | 數字輸出 | CAN 接收數據輸出，當 VIO < UVVIO 時為三態 |
| VIO | 5 | 電源 | IO 電源電壓 |
| TS | 6 | 數字 | 收發器狀態 |
| INH | 7 | 高壓 | 抑制引腳，用于控制系統穩壓器和電源，高壓 |
| VLDO3 | 8 | 電源 | 3.3V LDO 穩壓器輸出電壓引腳 |
| WAKE | 9 | 高壓 | 本地 WAKE 輸入終端，高壓 |
| VSUP | 10 | 電源 | 來自電池的高壓電源 |
| nRST | 11 | 數字 | Reset 輸入/輸出 |
| CANL | 12 | 總線 IO | 低電平 CAN 總線輸入/輸出線路 |
| CANH | 13 | 總線 IO | 高電平 CAN 總線輸入/輸出線路 |
| nSLP | 14 | 數字 | 睡眠模式控制輸入，集成下拉電阻 |
| 散熱焊盤 | — | 電氣連接至 GND，將散熱焊盤連接至印刷電路板 (PCB) 接地平面以實現散熱 | |
