ZHCSO46 December 2021 TCAN1057AEV-Q1
PRODUCTION DATA
TCAN1057AEV-Q1 是一款高速控制器局域網 (CAN) 收發器,符合 ISO 11898-2:2016 高速 CAN 規范的物理層要求。
該收發器具有經認證的電磁兼容性 (EMC),非常適合數據速率高達 5 兆位/秒 (Mbps) 的傳統 CAN 和 CAN FD 網絡。該器件可以在更簡單的網絡中實現高達 8Mbps 的速率。收發器支持兩種工作模式:正常模式和靜音模式。該收發器還具有多種保護和診斷功能,包括熱關斷 (TSD)、TXD 顯性超時 (DTO) 和高達 ±58V 的總線故障保護,并且定義了電源欠壓或引腳懸空情況下的失效防護行為。
收發器具有通過 VIO 引腳實現的集成電平轉換器,該電平轉換器提供內部邏輯電平轉換功能,允許將收發器 I/O 直接連接到 1.8V、2.5V、3.3V 或 5V 邏輯電平。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TCAN1057AEV-Q1 | SOIC (D) (8) | 4.90mm x 3.91mm |

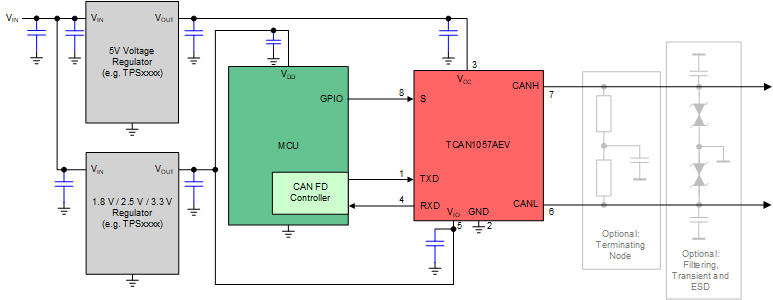

簡化版原理圖
