3 說明
TCAN1044AEV-Q1 是一款高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2016 高速 CAN 規范物理層要求。
此類收發器具有經過認證的電磁兼容性 (EMC)，非常適合數據速率高達 5 兆位/秒 (Mbps) 的傳統 CAN 和 CAN FD 網絡。這些器件可以在更簡單的網絡中實現高達 8Mbps 的運行速度。該器件包括通過 VIO 引腳實現的內部邏輯電平轉換功能，允許將收發器 I/O 直接連接到 1.8V、2.5V、3.3V 或 5V 邏輯電平。該收發器支持低功耗待機模式，并且可通過符合 ISO 11898-2:2016 所定義喚醒模式 (WUP) 的 CAN 來喚醒。
此外，該收發器還支持熱關斷 (TSD)、TXD 顯性超時 (DTO)、電源欠壓檢測和 ±58V 的總線故障保護。該器件定義了電源欠壓或浮動引腳情況下的失效防護行為。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCAN1044AEV-Q1 | SOIC (D) | 4.90mm x 3.91mm |
| SOT-23 (DDF) | 2.90mm x 1.60mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

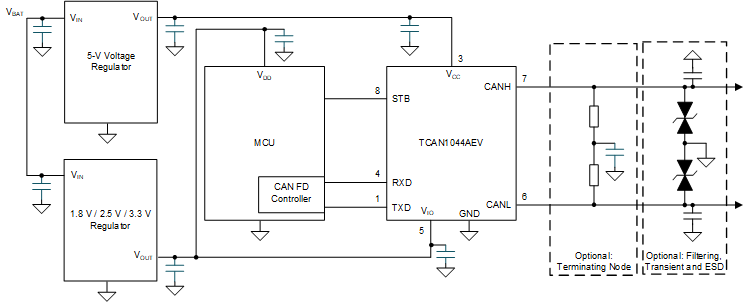

簡化版原理圖
