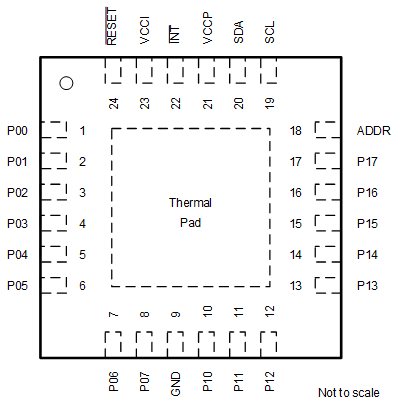

| 引腳 | 類型 | 說明 | |||
|---|---|---|---|---|---|
| 名稱 | TSSOP (PW) |
VSSOP (DGS) |
QFN (RTW) |
||
| INT | 1 | 1 | 22 | O | 中斷輸出。通過一個上拉電阻器連接到 VCCI 或 VCCP |
| VCCI | 2 | 2 | 23 | — | I2C 總線的電源電壓。直接連接到外部 I2C 控制器的電源電壓 |
| RESET | 3 | 3 | 24 | I | 低電平有效復位輸入。如果未使用有源連接,則通過上拉電阻器連接到 VCCI |
| P00 | 4 | 4 | 1 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P00 配置為輸入 |
| P01 | 5 | 5 | 2 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P01 配置為輸入 |
| P02 | 6 | 6 | 3 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P02 配置為輸入 |
| P03 | 7 | 7 | 4 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P03 配置為輸入 |
| P04 | 8 | 8 | 5 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P04 配置為輸入 |
| P05 | 9 | 9 | 6 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P05 配置為輸入 |
| P06 | 10 | 10 | 7 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P06 配置為輸入 |
| P07 | 11 | 11 | 8 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P07 配置為輸入 |
| GND | 12 | 12 | 9 | — | 接地 |
| P10 | 13 | 13 | 10 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P10 配置為輸入 |
| P11 | 14 | 14 | 11 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P11 配置為輸入 |
| P12 | 15 | 15 | 12 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P12 配置為輸入 |
| P13 | 16 | 16 | 13 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P13 配置為輸入 |
| P14 | 17 | 17 | 14 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P14 配置為輸入 |
| P15 | 18 | 18 | 15 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P15 配置為輸入 |
| P16 | 19 | 19 | 16 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P16 配置為輸入 |
| P17 | 20 | 20 | 17 | I/O | P 端口輸入/輸出(推挽式設計結構)。上電時,P17 配置為輸入 |
| ADDR | 21 | 21 | 18 | I | 地址輸入。直接連接至 VCCP 或接地 |
| SCL | 22 | 22 | 19 | I | 串行時鐘總線。通過上拉電阻器連接至 VCCI |
| SDA | 23 | 23 | 20 | I/O | 串行數據總線。通過上拉電阻器連接至 VCCI |
| VCCP | 24 | 24 | 21 | — | P 端口 TCAL6416 的電源電壓 |
