3 說明
TCA9548A-Q1 器件配有八個可通過 I2C 總線控制的雙向轉換開關。SCL/SDA 上行對擴展到八個下行對，或者通道。根據可編程控制寄存器的內容，可選擇任一單獨 SCn/SDn 通道或者通道組合。這些下游通道可用于解決 I2C 目標地址沖突。例如，如果應用中需要八個完全相同的數字溫度傳感器，則每個通道 (0-7) 可以連接一個傳感器。
發生超時或其他不當操作時，系統控制器可通過將 RESET 輸入置為低電平來復位 TCA9548A-Q1。同樣，上電復位即可取消選中所有通道并初始化 I2C/SMBus 狀態機。將 RESET 置為有效也可實現復位和初始化，并且無需將部件斷電。這樣可以在下游 I2C 總線之一卡在低電平狀態時進行恢復。
由于在開關上有導通柵極，因此可使用 VCC 引腳來限制 TCA9548A-Q1 傳遞的最大高電壓。限制最大高電壓后，可以在每個對上使用不同的總線電壓，從而讓 1.8V、2.5V 或 3.3V 器件能夠在沒有任何額外保護的情況下與 5V 器件通信。對于每個通道，外部上拉電阻器將總線電壓上拉至所需的電壓水平。所有 I/O 引腳可耐受 5 V 電壓。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

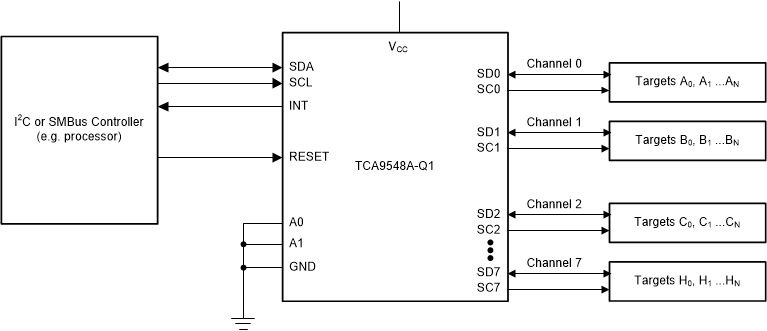

簡化版應用示意圖
