ZHCSNG9A February 2021 – August 2021 TCA9416
PRODUCTION DATA
3 說明
TCA9416 是一款具有輸出使能 (OE) 輸入以及上升沿和下降沿加速器的 2 位雙向 I2C 和 SMBus 電壓電平轉換器。該器件在 A 側和 B 側均能以 1.08V 至 3.6V 的電壓運行。因此，該器件能夠在典型的 1.2V、1.8V、2.5V 和 3.3V 電源軌之間，進行任何高低邏輯信號電平切換。
OE 輸入引腳的基準為 VCCA，可以直接連接至 VCCA，但也可以承受 3.6V 的電壓。用戶還可以對 OE 引腳進行控制，將其設置為低電平，使所有 SCL 和 SDA 引腳均處于高阻抗狀態，從而顯著減少靜態電流消耗。
在正常 I2C 和 SMBus 配置下，TCA9416 可以達到 SCL 頻率為 100kHz（標準模式）、400kHz（快速模式）或 1MHz（快速模式升級版）的標準速度要求。
TCA9416 在 SCL_A、SDA_A、SCL_B 和 SDA_B 上具有內部 10kΩ 上拉電阻器。此外還可以向總線添加額外的上拉電阻器，從而減小總上拉電阻并加快上升沿的上升速度。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCA9416 | X2SON (8) | 1.35mm × 0.80mm |
| SOT-23-T (8) | 2.9mm × 1.6mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

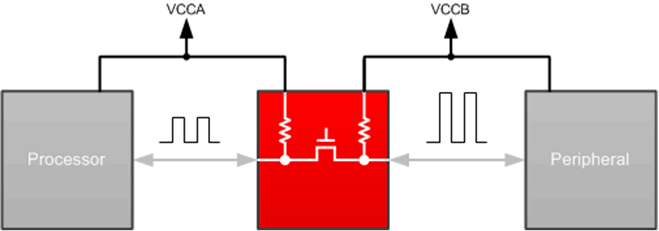

TCA9416 典型應用方框圖
