ZHCSE68A August 2015 – October 2015 TAS5404-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
1 特性
- TAS5404-Q1 - 單端輸入
- 四通道 D 類功率放大器
- 4 個模擬輸入，4 個橋接式負載 (BTL) 功率輸出
- 在 10% 總諧波失真 (THD) + N 上典型輸出功率
- 14.4V 時，每通道 26W (4Ω)
- 14.4V 時，每通道 45W (2Ω)
- 針對高電流應用，通道可被并聯 (PBTL)
- THD + N < 0.02%，1kHz，為 4Ω 負載提供 1W
- 采用獲專利的喀噠聲和噼啪聲降噪技術
- 具有增益斜波控制的軟靜音
- 共模斜波修整
- 已獲專利的 AM 干擾避免
- 已獲專利的逐周期電流限制
- 75dB 高電源抑制比 (PSRR)
- 針對器件配置和控制的 4 地址 I2C 串行接口
- 通道增益：12dB，20dB，26dB，32dB
- 負載診斷功能：
- 輸出打開和短接負載
- 輸出到電源和輸出到接地短接
- 已獲專利的高頻揚聲器偵測
- 保護和監控功能：
- 短路保護
- 負載突降保護達 50V
- 可承受偶然的接地開路和電源開路
- 已獲專利的在音樂播放的同時進行輸出直流電平偵測
- 過熱保護
- 過壓和欠壓條件
- 削波檢測
- 64 引腳四方扁平無引線 (QFP) (PHD) 功率封裝（散熱片朝上）
- 設計用于汽車電磁兼容性 (EMC) 要求
- 符合 AEC-Q100 標準
- 通過 ISO9000:2002 TS16949 認證
- -40°C 至 105°C 環境溫度范圍
2 應用
功能豐富且系統配置高，要求音頻功率放大器具有高效性的原始設備制造商 (OEM) 或零售音響主機
3 說明
TAS5404-Q1 器件是一款四通道 D 類音頻放大器，設計用于汽車類音響主機。 TAS5404-Q1 器件用于應用電路時，可在 14.4VDC 電源供電下以低于 1% 的 THD+N 為 4Ω 負載提供四通道 20W 的輸出功率。 其輸入配置為模擬單端接口。 此器件采用獲專利的脈寬調制 (PWM) 拓撲，相比傳統的線性放大器解決方案，效率和音頻性能得到了顯著提升。 在正常音樂播放條件下，效率和音頻性能的提升使得放大器功耗降低了 10%。 該器件整合了 OEM 應用所需的全部功能。 內置負載診斷功能可用于檢測和診斷斷開連接的揚聲器，幫助縮短制造過程中所需的測試時間。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TAS5404-Q1 | HTQFP (64) | 14.00mm x 14.00mm |
- 如需了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

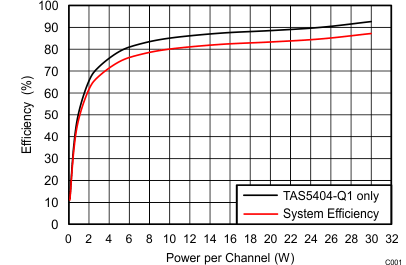

效率
4Ω 負載條件下的四通道
