7.3.9.1.9 自動增益控制器 (AGC)

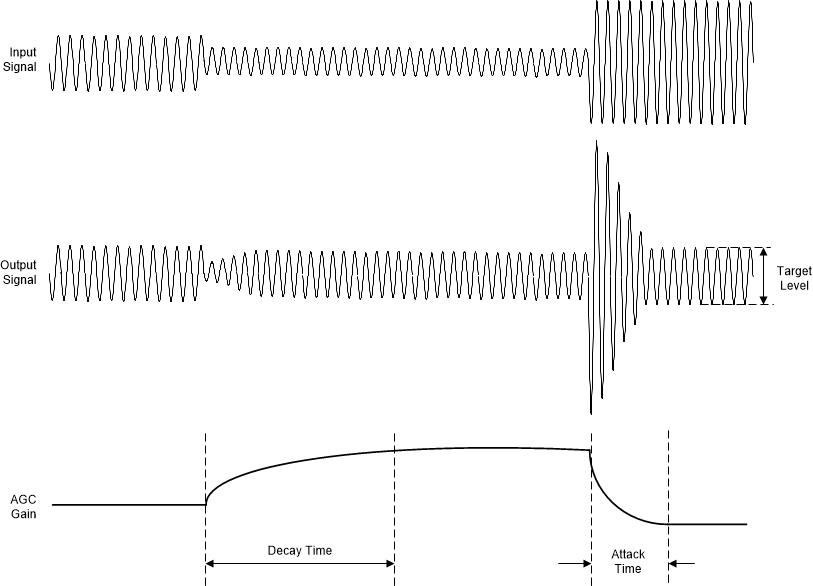

該器件包含一個用于 ADC 錄音的自動增益控制器 (AGC)。如圖 7-68 所示，在錄制語音時，AGC 可用于保持標稱恒定輸出電平。當輸入信號過大或非常弱時，例如當對著麥克風講話的人靠近或遠離麥克風時，該電路會自動調整通道增益，而不用在 AGC 模式下手動設置通道增益。AGC 算法具有多個可編程參數，包括目標電平、允許的最大增益、起音和減小（或衰減）時間常數以及噪聲閾值，允許針對任何特定應用對該算法進行微調。這些是器件用于實現靈活性的可編程系數的一部分，可以使用節 8.2.12和節 8.2.13中的寄存器進行配置。
