6.3.7.1.7 可編程通道加法器和數字混頻器
如果應用所需的 SNR 高于每個通道支持的 SNR，可以使用器件數字求和模式。在該模式下，數字錄音數據會以相等的權重因子在通道上求和，這有助于降低等效錄音噪聲。

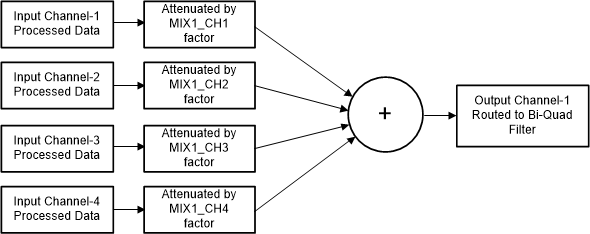

該器件支持完全可編程的混頻器功能，該功能可以將各種輸入通道與其自定義可編程比例因子進行混頻，以生成最終輸出通道。圖 6-22 所示的方框圖描述了混頻器 1 用于生成輸出通道 1 的操作。混頻器操作的可編程系數位于 B0_P10。
圖 6-22 可編程數字混頻器方框圖混頻器 2、混頻器 3 和混頻器 4 會執行類似的混頻器操作，以分別生成輸出通道 2、通道 3 和通道 4。TI 建議使用 PPC3 GUI 來配置可編程系數設置；有關更多詳細信息，請參閱 TAx5x1x-Q1EVM-PDK 評估模塊 用戶指南 和 PurePath? 控制臺圖形開發套件。有關配置的更多詳細信息，請參閱使用 TAx5x1x 可編程數字通道混頻器 應用報告。
