3 說明
SN65C3221 和 SN75C3221 包含一個線路驅動器、一個線路接收器和一個具有引腳對引腳（串行端口連接引腳，包括 GND）±15kV ESD 保護功能的雙電荷泵電路。這些器件可在異步通信控制器和串行端口連接器之間提供電氣接口。電荷泵和四個小型外部電容器支持由 3V 至 5.5V 單電源供電。這些器件以高達 1Mbit/s 的數據信號傳輸速率運行，驅動器輸出壓擺率為 24V/μs 至 150V/μs。
串行端口處于非活動狀態時，可提供靈活的電源管理控制選項。當 FORCEON 為低電平且 FORCEOFF 為高電平時，自動斷電功能啟用。在這種運行模式下，如果器件在接收器輸入端未感應到有效的 RS-232 信號，則會禁用驅動器輸出。如果 FORCEOFF 設定為低電平且 EN 為高電平，則驅動器和接收器均關閉，且電源電流降低至 1μA。斷開串行端口的連接或關閉外圍驅動器會導致發生自動斷電情況。當 FORCEON 和 FORCEOFF 均為高電平時可禁用自動斷電。啟用自動斷電的情況下，向接收器輸入施加有效信號時，器件會自動激活。INVALID 輸出會通知用戶接收器輸入端是否存在 RS-232 信號。如果接收器輸入電壓大于 2.7V 或小于 ?2.7V，或者介于 ?0.3V 至 0.3V 之間的時間少于 30μs，則 INVALID 為高電平（有效數據）。如果接收器輸入電壓在 ?0.3V 至 0.3V 之間的時間超過 30μs，則 INVALID 為低電平（無效數據）。有關接收器輸入電平的信息，請參閱Figure 7-5。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SNx5C3221 | SSOP (DB) 16 | 6.20mm x 5.30mm |
| TSSOP (PW) 16 | 10.3mm x 7.50mm |

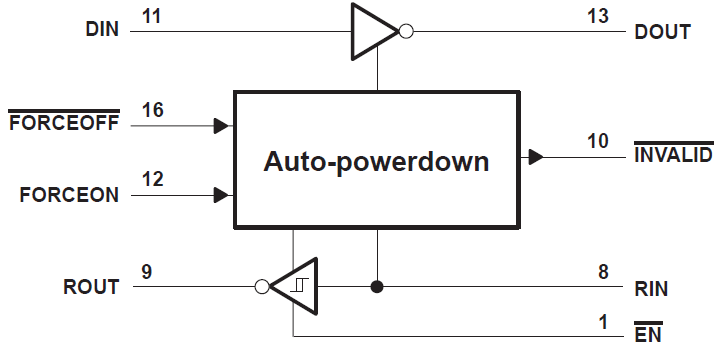

邏輯圖（正邏輯）
