ZHCSNS6A September 2021 – December 2021 SN74LXC1T45
PRODUCTION DATA
3 說明
SN74LXC1T45 是一款 1 位雙電源同相雙向電壓電平轉換器件。I/O 引腳 A 和控制引腳 (DIR) 以 VCCA 邏輯電平為基準，I/O 引腳 B 以 VCCB 邏輯電平為基準。A 引腳能夠接受 1.1V 至 5.5V 的 I/O 電壓，而 B 引腳可接受 1.1V 至 5.5V 的 I/O 電壓。DIR 上為高電平時允許數據從 A 傳輸到 B，DIR 上為低電平時允許數據從 B 傳輸到 A。請參閱器件功能模式，簡要了解控制邏輯運行。
器件信息 1
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LXC1T45DRL | SOT (6) | 1.60mm × 1.20mm |
| SN74LXC1T45DRY | SON (6) | 1.45mm × 1.00mm |
| SN74LXC1T45DBV | SOT-23 (6) | 2.90mm × 1.60mm |
| SN74LXC1T45DCK | SC70 (6) | 2.00mm × 1.25mm |
| SN74LXC1T45DTQ | X2SON (6) | 1.00mm × 0.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

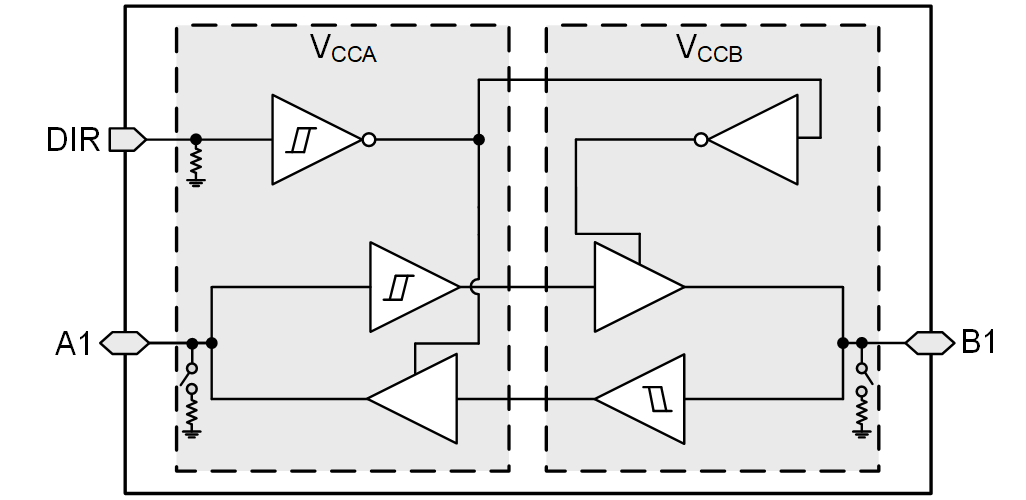

SN74LXC1T45 框圖
