ZHCSWA1E August 2003 – August 2024 SN74LVC74A-Q1
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- PW|14
- BQA|14
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
5 參數測量信息
對于下表中列出的示例，波形之間的相位關系是任意選擇的。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt ≤ 2.5ns。
輸出單獨測量，每次測量一個輸入轉換。
| VCC | Vt | RL | CL | ΔV |
|---|---|---|---|---|
| 1.8V ± 0.15V | VCC/2 | 1kΩ | 30pF | 0.15V |
| 2.5V ± 0.2V | VCC/2 | 500Ω | 30pF | 0.15V |
| 2.7V | 1.5V | 500Ω | 50pF | 0.3V |
| 3.3V ± 0.3V | 1.5V | 500Ω | 50pF | 0.3V |
(1) CL 包括探頭和測試夾具電容。
圖 5-1 推挽輸出的負載電路
(1) tr 和 tf 之間的較大值與 tt 相同。

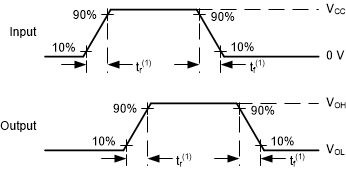

圖 5-3 電壓波形，輸入和輸出轉換時間
(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。
圖 5-2 電壓波形傳播延遲
