ZHCSV39U January 1993 – July 2024 SN54LVC32A , SN74LVC32A
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

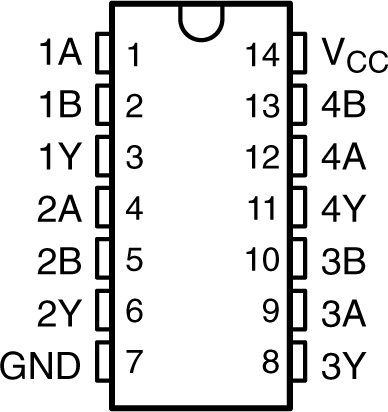

Figure 4-1 SN54LVC32A J or W Package, 14-Pin (Top View)
Figure 4-3 SN54LVC32A FK Package, 20-Pin LCCC (Top
View)| PIN | TYPE | DESCRIPTION | ||||
|---|---|---|---|---|---|---|
| NAME | SN74LVC32A | SN54LVC32A | ||||
| D, DB, NS, PW | BQA, RGY | J, W | FK | |||
| 1A | 1 | 1 | 1 | 2 | I | Gate 1 input |
| 1B | 2 | 2 | 2 | 3 | I | Gate 1 input |
| 1Y | 3 | 3 | 3 | 4 | O | Gate 1 output |
| 2A | 4 | 4 | 4 | 6 | I | Gate 2 input |
| 2B | 5 | 5 | 5 | 8 | I | Gate 2 input |
| 2Y | 6 | 6 | 6 | 9 | O | Gate 2 output |
| GND | 7 | 7 | 7 | 10 | — | Ground Pin |
| 3Y | 8 | 8 | 8 | 12 | O | Gate 3 output |
| 3A | 9 | 9 | 9 | 13 | I | Gate 3 input |
| 3B | 10 | 10 | 10 | 14 | I | Gate 3 input |
| 4Y | 11 | 11 | 11 | 16 | O | Gate 4 output |
| 4A | 12 | 12 | 12 | 18 | I | Gate 4 input |
| 4B | 13 | 13 | 13 | 19 | I | Gate 4 input |
| VCC | 14 | 14 | 14 | 20 | — | Power Pin |
| NC | — | — | — | 1, 5, 7, 11, 15, 17 | — | No Connection |
