ZHCSMF6O January 2003 – June 2025 SN74LVC1G3157
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12修訂歷史記錄
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DRY|6
- DSF|6
- YZP|6
- DTB|6
- DCK|6
- DRL|6
- DBV|6
散熱焊盤機械數據 (封裝 | 引腳)
- DRY|6
訂購信息
3 說明
該單通道單極雙投 (SPDT) 模擬開關的設計工作電壓范圍為 1.65V 至 5.5V VCC。
SN74LVC1G3157 器件能夠同時處理模擬和數字信號。SN74LVC1G3157 器件允許在任意方向傳輸振幅高達 VCC（峰值）的信號。
應用包括用于模數和數模轉換系統的信號選通、斬波、調制/解調（調制解調器）以及信號多路復用。
封裝信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值） |
|---|---|---|
| SN74LVC1G3157 | SOT-23 (DBV) (6) | 2.90mm × 1.60mm |
| SC70 (DCK) (6) | 2.00mm × 1.25mm | |
| SOT (DRL) (6) | 1.60mm × 1.20mm | |
| SON (DRY) (6) | 1.45mm × 1.00mm | |
| DSBGA (YZP) (6) | 1.41mm × 0.91mm | |
| SON (DSF) (6) | 1.00mm × 1.00mm | |
| X2SON (DTB) (6) | 0.80mm × 1.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

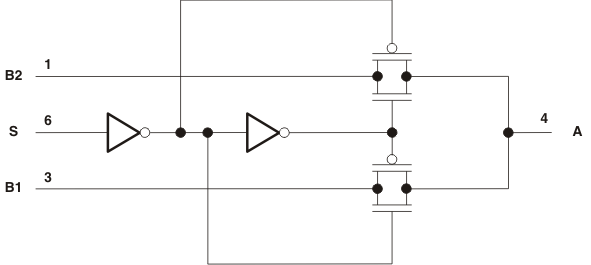

簡化版原理圖
