4 引腳配置和功能
請參閱機械制圖，了解尺寸。

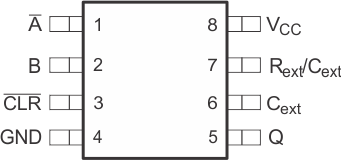

圖 4-1 DCT 封裝 8 引腳 SSOP 頂視圖

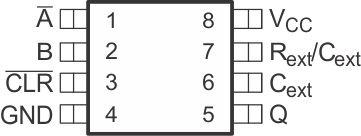

圖 4-2 DCU 封裝8 引腳 VSSOP頂視圖
圖 4-3 YZP 封裝8 引腳 DSBGA底視圖表 4-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A | 1 | I | 下降沿敏感輸入；需要 B 和 CLR 保持高電平。 |
| B | 2 | I | 上升沿敏感輸入；需要 A 保持低電平，同時 CLR 保持高電平。 |
| CLR | 3 | I | 清零、低電平有效；如果 A 保持低電平并且 B 保持高電平，也可作為上升沿敏感輸入。 |
| GND | 4 | — | 接地 |
| Q | 5 | O | 輸出 |
| Cext | 6 | — | 僅連接到外部電容器 |
| Rext/Cext | 7 | — | 連接到外部電容器和電阻器 |
| VCC | 8 | — | 電源 |
