ZHCSM01AG February 2000 – October 2025 SN74LVC1G07
PRODUCTION DATA

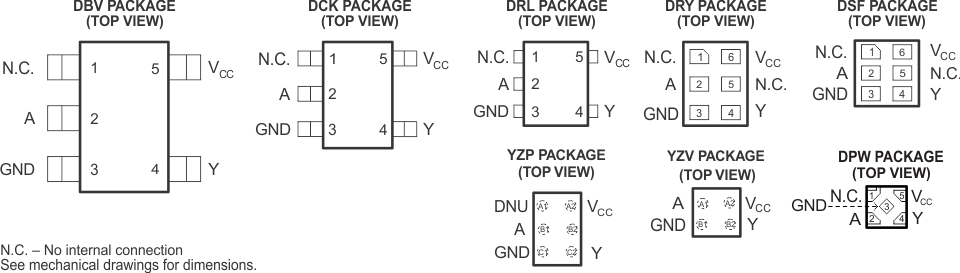

4 引腳配置和功能
引腳功能
| 引腳 | 說明 | |||||
|---|---|---|---|---|---|---|
| 名稱 | DBV、DCK、DRL | DRY、DSF | DPW | YZP | YZV | |
| NC | 1 | 1、5 | 1 | A1、B2 | – | 未連接 |
| A | 2 | 2 | 2 | B1 | A1 | 輸入 |
| GND | 3 | 3 | 3 | C1 | B1 | 接地 |
| Y | 4 | 4 | 4 | C2 | B2 | 輸出 |
| VCC | 5 | 6 | 5 | A2 | A2 | 電源引腳 |
