6 參數測量信息
對于下表中列出的示例，波形之間的相位關系是任意選擇的。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 2.5ns。
輸出單獨測量，每次測量一個輸入轉換。
| 測試 | S1 | S2 | RL | CL | ΔV | VCC |
|---|---|---|---|---|---|---|
| tPLH、tPHL | 斷開 | 斷開 | — | 15pF、50pF | — | 全部 |
| tPLZ、tPZL | 閉合 | 斷開 | 1kΩ | 15pF、50pF | 0.15V | ≤ 2.5V |
| tPHZ，tPZH | 斷開 | 閉合 | 1kΩ | 15pF、50pF | 0.15V | ≤ 2.5V |
| tPLZ、tPZL | 閉合 | 斷開 | 1kΩ | 15pF、50pF | 0.3V | > 2.5V |
| tPHZ，tPZH | 斷開 | 閉合 | 1kΩ | 15pF、50pF | 0.3V | > 2.5V |
(1) CL
包括探頭和測試夾具電容。
圖 6-1 三態輸出的負載電路
(3) tPZL 和
tPZH 之間的較大者與 ten 相同。
(4) tPLZ 和
tPHZ 之間的較大者與 tdis 相同。
圖 6-3 電壓波形傳播延遲
在所有其他輸出同時切換時測得的噪聲值。
圖 6-5 電壓波形和噪聲
(1)
tPLH 和 tPHL 之間的較大者與 tpd 相同。

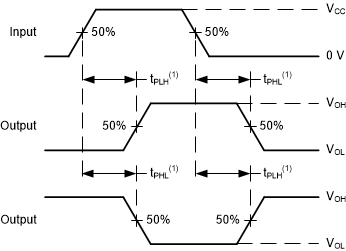

圖 6-2 電壓波形傳播延遲
(1) tr 和
tf 之間的較大值與 tt 相同。

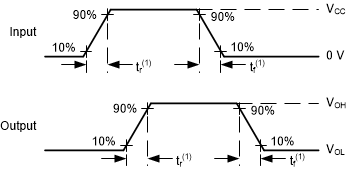

圖 6-4 電壓波形，輸入和輸出轉換時間
