ZHCSSH0 june 2023 – june 2023 SN74LV6T14-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- BQA|14
訂購信息
3 說明
SN74LV6T14-Q1 器件包含六個具有施密特觸發輸入的獨立逆變器。每個邏輯門以正邏輯執行布爾函數 Y = A。輸出電平以電源電壓 (VCC) 為基準，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
該輸入經設計，具有較低閾值電路，支持較低電壓 CMOS 輸入的升壓轉換（例如 1.2V 輸入轉換為 1.8V 輸出或 1.8V 輸入轉換為 3.3V 輸出）。此外，5V 容限輸入引腳可實現降壓轉換（例如 3.3V 至 2.5V 輸出）。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸（標稱值）(3) |
|---|---|---|---|
| SN74LV6T14-Q1 | BQA（WQFN，14） | 3 mm × 2.5 mm | 3 mm x 2.5 mm |
| PW（TSSOP，14） | 5 mm × 6.4 mm | 5mm × 4.4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 x 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

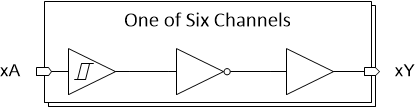

簡化邏輯圖（正邏輯）
