8.3.3 鉗位二極管結構
圖 8-2 展示了該器件的輸入和輸出僅布置負鉗位二極管。
警告： 電壓超出絕對最大額定值 表中規定的值可能會損壞器件。如果遵守輸入和輸出鉗制電流額定值，輸入和輸出電壓可超過額定值。

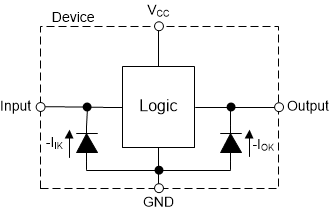

圖 8-2 每個輸入和輸出的鉗位二極管的電氣布置
