3 說明
SN74LV4T125 是一款具有較寬電壓范圍的低壓 CMOS 緩沖門邏輯器件，用于便攜式、電信、工業和汽車應用。輸出電平以電源電壓為基準，并且能夠支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。
該輸入采用較低閾值電路設計，可匹配 VCC = 3.3V 時的 1.8V 輸入邏輯電平，并且可用于 1.8V 至 3.3V 升壓轉換。此外，5V 耐壓輸入引腳可實現降壓轉換（例如，在 VCC = 2.5V 時，從 3.3V 輸入至 2.5V 輸出）。1.8V 至 5.5V 的寬 VCC 范圍使生成的所需輸出電平能夠連接至控制器或處理器。
SN74LV4T125 器件的設計電流驅動能力為 8mA，能減少由高驅動輸出導致的線路反射、過沖和下沖。
器件信息
| 器件型號 (1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74LV4T125 | PW (TSSOP, 14) | 5.00mm x 4.40mm |
| RGY（VQFN，14） | 3.50mm x 3.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

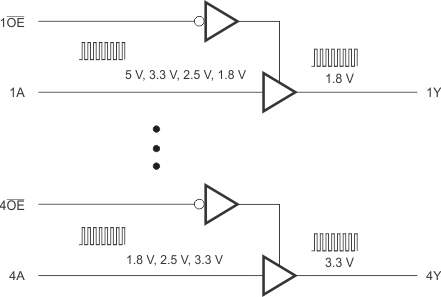

圖 3-1 簡化版應用示意圖
