3 引腳配置和功能

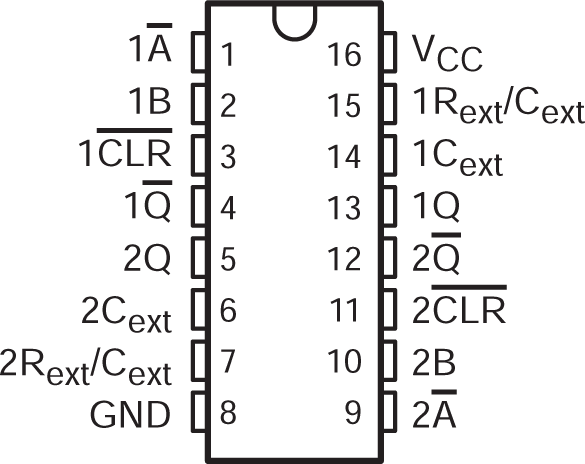

圖 3-1 SN74LV221A D、DB、DGV、NS 或 PW 封裝；16 引腳 SOIC、SSOP、TVSOP、SOP 或 TSSOP（頂視圖）表 3-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | 1 A | I | 當 1B = H 時，通道 1 下降沿觸發輸入；其他輸入方式時，保持低電平 |
| 2 | 1B | I | 當 1 A = L 時，通道 1 上升沿觸發輸入；其他輸入方式時，保持高電平 |
| 3 | 1 CLR | I | 當 1 A = L 并且 1 B = H 時，通道 1 上升沿觸發；其他輸入方法時，保持高電平；輸出期間，可通過驅動低電平的方式，縮短脈沖長度 |
| 4 | 1 Q | O | 通道 1 反相輸出 |
| 5 | 2Q | O | 通道 2 輸出 |
| 6 | 2Cext | — | 通道 2 外部電容負連接 |
| 7 | 2Rext/Cext | — | 通道 2 外部電容和電阻器結連接 |
| 8 | GND | — | 接地 |
| 9 | 2 A | I | 當 2B = H 時，通道 2 下降沿觸發輸入；其他輸入方式時，保持低電平 |
| 10 | 2B | I | 當 2 A = L 時，通道 2 上升沿觸發輸入；其他輸入方式時，保持高電平 |
| 11 | 2 CLR | I | 當 2 A = L 并且 2 B = H 時，通道 2 上升沿觸發；其他輸入方法時，保持高電平；輸出期間，可通過驅動低電平的方式，縮短脈沖長度 |
| 12 | 2 Q | O | 通道 2 反相輸出 |
| 13 | 1Q | O | 通道 1 輸出 |
| 14 | 1Cext | — | 通道 1 外部電容負連接 |
| 15 | 1Rext/Cext | — | 通道 1 外部電容和電阻器結連接 |
| 16 | VCC | — | 電源 |
(1) I = 輸入，O = 輸出
