ZHCSBS7D November 2013 – May 2024 SN74LV1T32
PRODUCTION DATA
5 引腳配置和功能

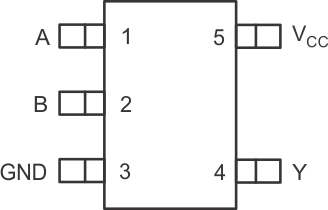

圖 5-1 DCK 或 DBV 封裝，5 引腳 SC70 或 SOT-23（頂視圖）表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| A | 1 | I | 輸入 A |
| B | 2 | I | 輸入 B |
| GND | 3 | G | 地 |
| 支持 | 4 | O | 輸出 Y |
| VCC | 5 | P | 正電源 |
(1) I = 輸入，O = 輸出
