7.3.3.2 升壓轉換
可以使用 SN74LV1T04-Q1 對輸入信號進行升壓轉換。施加在 VCC 上的電壓將決定輸出電壓和輸入閾值，如建議運行條件 和電氣特性 表中所述。當連接到高阻抗輸入時，輸出電壓在高電平狀態下約為 VCC，在低電平狀態下約為 0V。
輸入具有更低的閾值，使得輸入高狀態電平遠低于標準值。例如，工作電源電壓為 5V 的器件的標準 CMOS 輸入將具有 3.5V 的 VIH(MIN)。對于 SN74LV1T04-Q1，電源電壓為 5V 時，VIH(MIN) 僅為 2V，可以實現信號從典型 2.5V 至 5V 的升壓轉換。
如圖 7-3 所示，確保處于高電平狀態的輸入信號高于 VIH(MIN)，而處于低電平狀態的輸入信號低于 VIL(MAX)。
升壓轉換組合 如下：
- 1.8V VCC – 輸入為 1.2V
- 2.5V VCC – 輸入為 1.8V
- 3.3V VCC – 輸入為 1.8V 和 2.5V
- 5.0V VCC – 輸入為 2.5V 和 3.3V

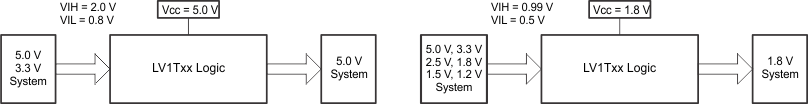

圖 7-3 LVxT 升壓和降壓轉換示例
