3 引腳配置和功能

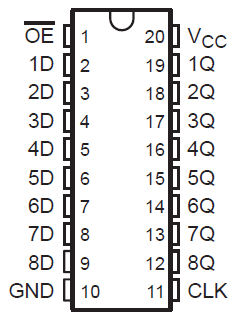

DB、DGS、DW、N、NS 或 PW 封裝20 引腳 SSOP、SOIC、PDIP、SO、TSSOP
頂視圖
FK 封裝20 引腳 LCCC
頂視圖
表 3-1 引腳功能
| 名稱(1) | 引腳 | 類型 | 說明 |
|---|---|---|---|
| 1OE | 1 | I | 輸出使能 1 |
| 1A1 | 2 | I | 1A1 輸入 |
| 2Y4 | 3 | O | 2Y4 輸出 |
| 1A2 | 4 | I | 1A2 輸入 |
| 2Y3 | 5 | O | 2Y3 輸出 |
| 1A3 | 6 | I | 1A3 輸入 |
| 2Y2 | 7 | O | 2Y2 輸出 |
| 1A4 | 8 | I | 1A4 輸入 |
| 2Y1 | 9 | O | 2Y1 輸出 |
| GND | 10 | — | 接地引腳 |
| 2A1 | 11 |
I |
2A1 輸入 |
| 1Y4 | 12 | O | 1Y4 輸出 |
| 2A2 | 13 |
I |
2A2 輸入 |
| 1Y3 | 14 | O | 1Y3 輸出 |
| 2A3 | 15 | I | 2A3 輸入 |
| 1Y2 | 16 | O | 1Y2 輸出 |
| 2A4 | 17 | I | 2A4 輸入 |
| 1Y1 | 18 | O | 1Y1 輸出 |
| 2OE | 19 | I | 輸出使能 2 |
| VCC | 20 | — | 電源引腳 |
(1) I = 輸入、O = 輸出、P = 電源、FB = 反饋、GND = 接地、N/A = 不適用
