ZHCSPV3G July 2003 – July 2022 SN74HCT573
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些八路透明 D 型鎖存器具有專門設計用于驅動高容性或較低阻抗負載的三態輸出?！疕CT573 器件尤其適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCT573DW | SOIC (20) | 12.80mm × 7.50mm |
| SN74HCT573DB | SSOP (20) | 7.20mm × 5.30mm |
| SN74HCT573N | PDIP (20) | 25.40mm × 6.35mm |
| SN74HCT573NS | SO (20) | 15.00mm × 5.30mm |
| SN74HCT573PW | TSSOP (20) | 6.50mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

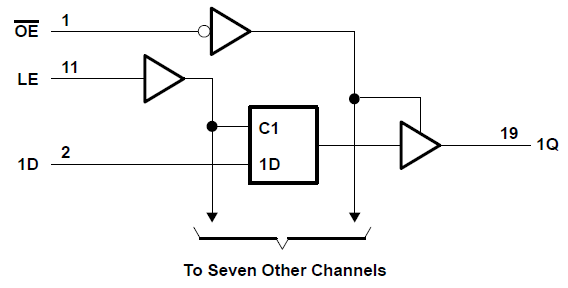

功能方框圖
