ZHCSPT8H November 1988 – February 2025 SN74HCT273
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
6 參數測量信息
任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 6。
對于時鐘輸入，fmax 是在輸入占空比為 50% 時測量的。
一次測量一個輸出，每次測量一個輸入轉換。
(1) CL 包括探頭和測試夾具電容。
圖 6-1 推挽輸出的負載電路

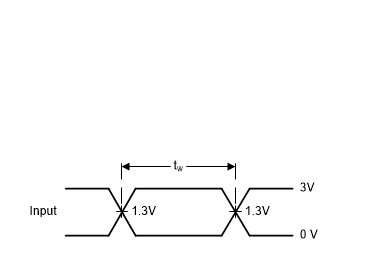

圖 6-2 電壓波形，TTL 兼容型 CMOS 輸入脈沖持續時間
(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。

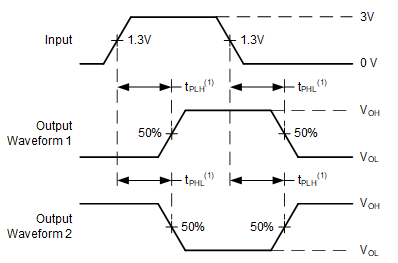

圖 6-4 電壓波形，TTL 兼容型輸入的傳播延遲

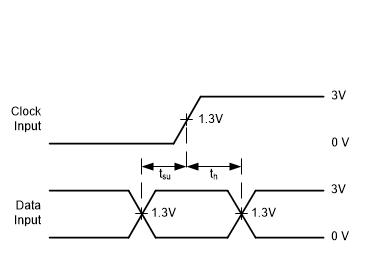

圖 6-3 電壓波形，TTL 兼容型 CMOS 輸入建立和保持時間
