ZHCSQ56F March 1984 – March 2022 SN54HCT138 , SN74HCT138
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- NS|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
HCT138 器件設計用于需要極短傳播延遲時間的高性能存儲器解碼或數據路由應用。在高性能存儲系統中，此類解碼器有助于最大限度地消除系統解碼的影響。與使用高速使能電路的高速存儲器一同使用時，這些解碼器的延遲時間和存儲器的使能時間通常小于存儲器的典型存取時間。這意味著解碼器引起的有效系統延遲可以忽略不計。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCT138D | SOIC (16) | 9.90mm × 3.90mm |
| SN74HCT138N | PDIP (16) | 19.31mm × 6.35mm |
| SN74HCT138NS | SO (16) | 6.20mm x 5.30mm |
| SN74HCT138PW | TSSOP (16) | 5.00mm × 4.40mm |
| SN54HCT138J | CDIP (16) | 24.38mm × 6.92mm |
| SNJ54HCT138FK | LCCC (20) | 8.89mm × 8.45mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

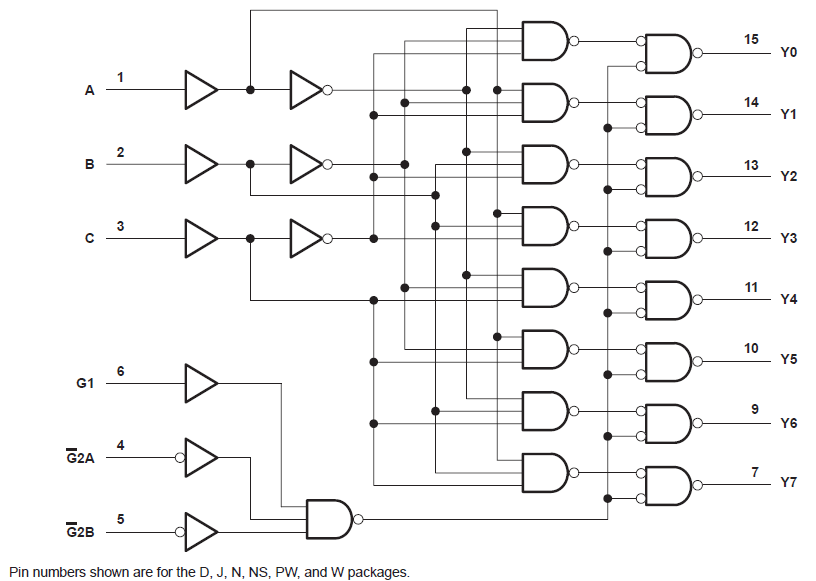

功能方框圖
