3 說明
SN74HCS164-Q1 器件包含一個具有 AND 門控串行輸入和異步清除 (CLR) 輸入的 8 位移位寄存器。門控串行（A 和 B）輸入允許完全控制輸入數據；任一輸入端的低電平抑制輸入新數據，并在下一個時鐘 (CLK) 脈沖將第一個觸發器復位為低電平。高電平輸入啟用另一個輸入，然后確定第一個觸發器的狀態。如果滿足最短設置時間要求，則可以在 CLK 為高電平或低電平時更改串行輸入上的數據。在 CLK 由低電平到高電平轉換時會進行計時。所有輸入均包括施密特觸發，因此消除了由邊沿變化緩慢或高噪聲輸入信號導致的任何錯誤數據輸出。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCS164PW-Q1 | TSSOP (14) | 5.00mm × 4.40mm |
| SN74HCS164D-Q1 | SOIC (14) | 8.65mm × 3.91mm |
| SN74HCS164BQA-Q1 | WQFN (14) | 3.00mm × 2.50mm |
| SN74HCS164DYY-Q1 | SOT-23-THIN (14) | 2.00mm × 4.20mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

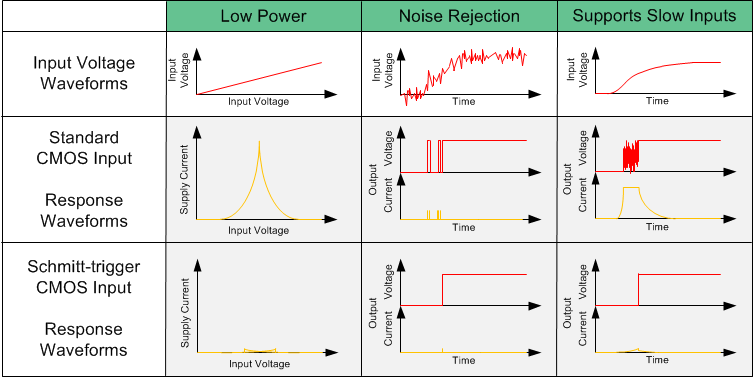

施密特觸發輸入的優勢
