3 說明
此器件包含四個具有施密特觸發輸入的獨立雙輸入與門。每個邏輯門以正邏輯執行布爾函數 Y = A ● B。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HCS08PW-Q1 | TSSOP (14) | 5.00mm × 4.40mm |
| SN74HCS08D-Q1 | SOIC (14) | 9.90mm × 3.90mm |
| SN74HCS08BQA-Q1 | WQFN (14) | 3.00mm × 2.50mm |
| SN74HCS08DYY-Q1 | SOT-23-THIN (14) | 2.00mm × 4.20 mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

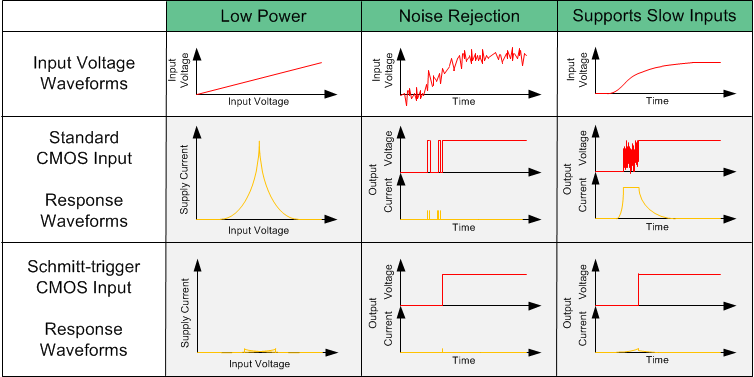

施密特觸發輸入的優勢
