ZHCSPH1H December 1982 – December 2021 SN54HC574 , SN74HC574
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- NS|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些八路邊沿觸發 D 類觸發器具有專為總線驅動設計的三態輸出。它們特別適合用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HC574DW | SOIC (20) | 12.80mm × 7.50mm |
| SN74HC574DBR | SSOP (20) | 7.20mm × 5.30mm |
| SN74HC574N | PDIP (20) | 25.40mm × 6.35mm |
| SN74HC574NSR | SO (20) | 15.00mm × 5.30mm |
| SN74HC574PW | TSSOP (20) | 6.50mm × 4.40mm |
| SN54HC574J | CDIP (20) | 26.92mm × 6.92mm |
| SNJ54HC574FK | LCCC (20) | 8.89mm × 8.45mm |
| SNJ54HC574W | CFP (20) | 13.72mm × 6.92mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

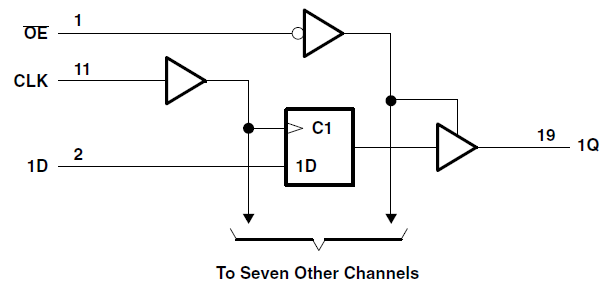

功能方框圖
