ZHCSWJ1E January 2004 – January 2025 SN74HC4851-Q1
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
4 引腳配置和功能

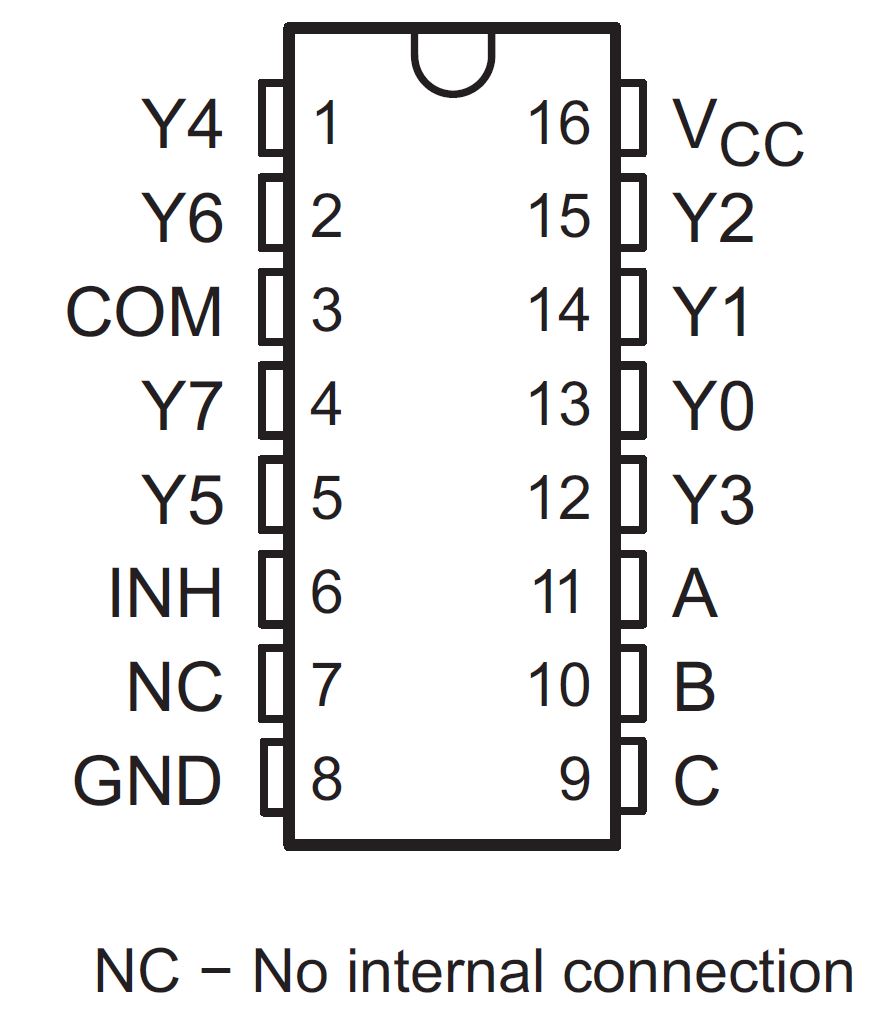

圖 4-1 SN74HC4851-Q1 PW 封裝，16 引腳 TSSOP（頂視圖）表 4-1 功能表
| 輸入 | 開啟通道 | |||
|---|---|---|---|---|
| INH | C | B | A | Yx |
| L | L | L | L | Y0 |
| L | L | L | H | Y1 |
| L | L | H | L | Y2 |
| L | L | H | H | Y3 |
| L | H | L | L | Y4 |
| L | H | L | H | Y5 |
| L | H | H | L | Y6 |
| L | H | H | H | Y7 |
| H | X | X | X | 無 |
