3 說明
SN74GTL2003 器件提供有 8 個 N 型金屬氧化物半導體 (NMOS) 導通晶體管（Sn 和 Dn）、1 個公共柵極 (GREF) 和 1 個基準晶體管（SREF 和 DREF）。此開關具有低導通狀態電阻，可以最短傳播延遲建立連接。該器件無需方向控制引腳即可實現 0.95V 至 5V 范圍內任意兩電壓的雙向轉換。
SN74GTL2003 中的所有晶體管具有相同的電氣特性，而且各輸出間的電壓偏差或傳播延遲偏差非常小。這能夠為晶體管裝配不對稱的分立晶體管電壓轉換解決方案提供出色的匹配特性。由于所有晶體管是相同的，因此可將基準晶體管 (SREF/DREF) 置于其他 8 個匹配的 Sn/Dn 晶體管中的任意一個上，從而簡化電路板布線。該轉換晶體管集成有靜電放電 (ESD) 電路，可提供出色的 ESD 保護。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74GTL2003 | PW（TSSOP，20） | 6.50mm × 4.40mm |
| RKS（VQFN，20） | 4.50mm × 2.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

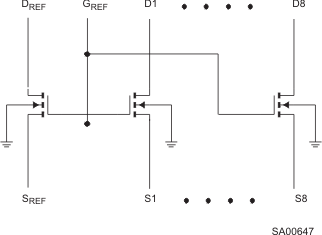

簡化鉗位電路原理圖
