當 PCB 布線以 90° 角拐角時，會發生反射。反射的主要原因是布線寬度發生了變化。在拐角的頂點，布線寬度增加到原來寬度的 1.414 倍。這種增加會影響傳輸線特性，尤其是導致反射的布線的分布式電容和自感特性。并非所有 PCB 布線都是直線，因此，某些布線必須拐角。圖 8-2 展示了漸入佳境的圓角技術。只有最后一個示例（理想）保持恒定的布線寬度并能夠更大限度地減少反射。

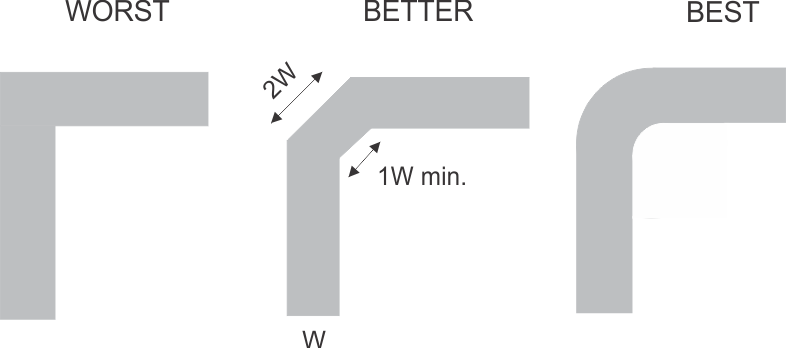

圖 8-2 布線示例

使用較少的過孔和拐角路由高速信號可減少信號反射和阻抗變化。當必須使用過孔時，增加其周邊的間隙尺寸以降低其電容。每一過孔均為信號傳輸線引入了非連續性，并增加了電路板其他層的干擾幾率。設計測試點時要小心，不建議在高頻下使用穿孔引腳。

請勿在晶體、振蕩器、時鐘信號發生器、開關穩壓器、安裝孔、磁性器件或使用/復制時鐘信號的 IC 下方或附近布置高速信號布線。

• 避免因高速信號引線上的殘樁而引起信號的反射。
• 通過連續 GND 平面實現無斷高速信號引線。
• 避免層分割中常見的交叉分隔覆銅問題。
• 當使用高頻率時，因此所推薦的印刷電路板至少為 4 層；兩個信號層劃分為接地層及電源層，如 圖 8-3 所示。

圖 8-3 示例布局

大多數信號引線必須在單層上進行布設，最好是信號 1 上。與該層直接相鄰的必須是 GND 平面，該平面層應是完整無切口的。避免在接地或電源平面的開口處布置信號引線。當不可避免地要跨越分割平面時，必須進行充分的去耦合處理。盡量減少信號過孔的數量，通過降低高頻下的電感來減少 EMI。

圖 8-4 展示了 SN74CBTLV3126-Q1 的 PCB 布局示例。一些重要注意事項有：

使用一個 0.1μF 電容器對 V_DD 引腳進行去耦，該電容器盡可能靠近引腳放置。確保電容器額定電壓足以滿足 V_DD 電源的要求。

高速開關需要采用恰當?shù)牟季趾驮O(shè)計流程，以實現最佳性能。

盡可能縮短輸入線路。

使用實心接地平面有助于降低電磁干擾 (EMI) 噪聲拾取。

敏感的模擬布線不能與數字布線平行。盡可能避免數字引線與模擬引線交叉，僅在必要時以垂直交叉方式布線。
