3 說明
SN74AXCH4T245 是一款使用兩個獨立可配置電源軌的四位同相總線收發器。VCCA 和 VCCB 電源電壓低至 0.65V 時，該器件可正常工作。A 端口用于跟蹤 VCCA，該端口可支持 0.65V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB，該端口可支持 0.65V 至 3.6V 范圍內的任何電源電壓。SN74AXCH4T245 器件與單電源系統兼容。
SN74AXCH4T245 器件旨在實現數據總線間的異步通信，根據方向控制輸入（1DIR 和 2DIR）的邏輯電平，將數據從 A 總線傳輸至 B 總線，或將數據從 B 總線傳輸至 A 總線。輸出使能輸入（1OE 和 2OE）可用于禁用輸出，從而有效隔離總線。所有控制引腳（xDIR 和 xOE）以 VCCA 為基準。
有源總線保持電路會將未使用或未驅動的輸入保持在有效邏輯狀態。不建議在總線保持電路上使用上拉或下拉電阻器。如果 VCCA 或 VCCB 連上電源，則總線保持電路分別在 A 或 B 輸入端口上始終保持工作狀態，與方向控制或輸出使能引腳的狀態無關。
為了確保電平轉換器 I/O 在加電或斷電期間的高阻抗狀態，xOE 引腳應通過一個上拉電阻器連接至 VCCA。
該器件完全 適用于 使用 Ioff 電流的局部掉電應用。當器件掉電時，Ioff 保護電路可確保不從輸入/輸出或偏置到特定電壓的組合 I/O 獲取或向其提供多余電流。
VCC 隔離特性可確保當 VCCA 或 VCCB 低于 100mV 時，所有 I/O 端口均禁用其輸出并進入高阻抗狀態。
無干擾電源定序使電源軌能以任何順序打開或關斷，從而提供強大的電源定序性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SN74AXCH4T245PW | TSSOP (16) | 5.00mm x 4.40mm |
| SN74AXCH4T245RSV | UQFN (16) | 2.60mm x 1.80mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

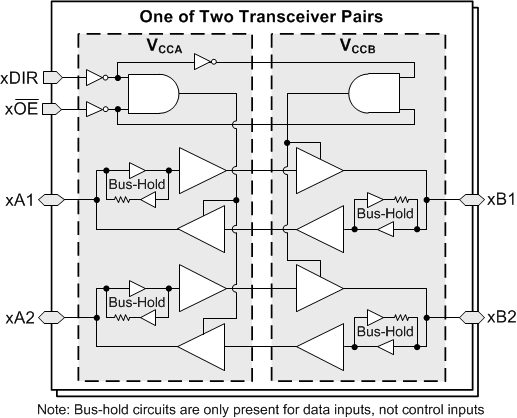

功能方框圖
