3 說明
SN74AXCH1T45 是一款采用兩個獨立可配置電源軌的單比特位同相總線收發器。VCCA 和 VCCB 電源電壓低至 0.65V 時，該器件可正常工作。A 端口用于跟蹤 VCCA，該端口可支持 0.65V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB，該端口也可支持 0.65V 至 3.6V 范圍內的任何電源電壓。此外，SN74AXCH1T45 還與單電源系統兼容。
DIR 引腳決定信號傳播的方向。DIR 引腳配置為高電平時，信號轉換由端口 A 流向端口 B。DIR 配置為低電平時，則由端口 B 流向端口 A。DIR 引腳以 VCCA 為基準，這意味著它的邏輯高電平和邏輯低電平閾值跟蹤 VCCA 電壓。
有源總線保持電路會將未使用或未驅動的輸入保持在有效邏輯狀態。不建議在總線保持電路上使用上拉或下拉電阻器。如果 VCCA 或 VCCB 連上電源，則總線保持電路分別在 A 端口或 B 端口上始終保持工作狀態，與方向控制引腳的狀態無關。
該器件完全符合使用 Ioff 電流的部分?jǐn)嚯姂?yīng)用的規范要求。當器件斷電時，Ioff 保護電路可確保不從輸入、輸出或偏置到特定電壓的組合 I/O 獲取多余電流，也不向其提供多余電流。
VCC 隔離特性可確保當 VCCA 或 VCCB 低于 100mV 時，I/O 端口均禁用其輸出并進入高阻態。
無干擾電源時序使電源軌能以任何順序打開或關斷，從而提供強大的電源時序性能。
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74AXCH1T45DBV | SOT-23 (6) | 2.90mm × 1.60mm |
| SN74AXCH1T45DCK | SC70 (6) | 2.00mm × 1.25mm |
| SN74AXCH1T45DTQ | X2SON (6) | 1.00mm x 0.80mm |
| SN74AXCH1T45DRY | SON (6) | 1.40mm x 1.00mm |

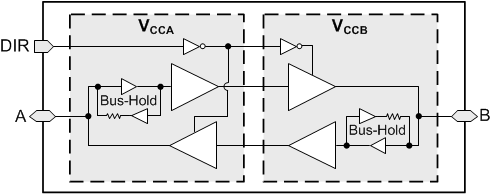

功能方框圖
