5.15 典型特性

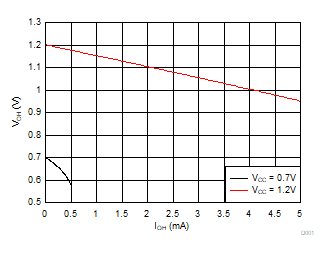

圖 5-1 典型 (TA=25°C) 輸出高電壓 (VOH) 與拉電流 (IOH) 間的關系

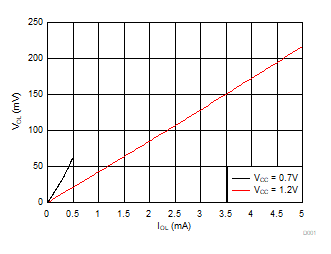

圖 5-3 典型 (TA=25°C) 輸出高電壓 (VOL) 與灌電流 (IOL) 間的關系

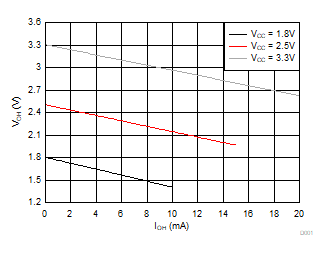

圖 5-2 典型 (TA=25°C) 輸出高電壓 (VOH) 與拉電流 (IOH) 間的關系

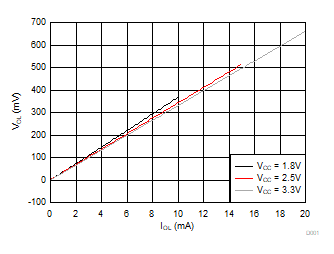

圖 5-4 典型 (TA=25°C) 輸出高電壓 (VOL) 與灌電流 (IOL) 間的關系
