ZHCSNV6B April 2021 – January 2024 SN74AXC2T45-Q1
PRODUCTION DATA
SN74AXC2T45-Q1 是一款使用兩個獨立可配置電源軌的 2 位同相總線收發器。該器件可在 VCCA 和 VCCB 電源電壓低至 0.65V 的情況下正常運行。A 端口用于跟蹤 VCCA,該端口也可支持 0.65V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB,該端口也可支持 0.65V 至 3.6V 范圍內的任何電源電壓。此外,SN74AXC2T45-Q1 還與單電源系統兼容。
SN74AXC2T45-Q1 器件旨在實現數據總線間的異步通信。根據方向控制輸入 (DIR) 上的邏輯電平,該器件將數據從 A 總線傳輸至 B 總線,或者將數據從 B 總線傳輸至 A 總線。SN74AXC2T45-Q1 器件旨在使控制引腳 (DIR) 以 VCCA 為基準。
該器件完全符合使用 Ioff 電流的部分斷電應用的規范要求。當器件斷電時,經設計的 Ioff 保護電路不從輸入、輸出或偏置到特定電壓的組合 I/O 獲取多余電流,也不向其提供多余電流。
VCC 隔離特性經過設計,可確保當 VCCA 或 VCCB 低于 100mV 時,I/O 端口均禁用其輸出并進入高阻態。
無干擾電源時序使電源軌能以任何順序打開或關斷,從而提供強大的電源時序性能。

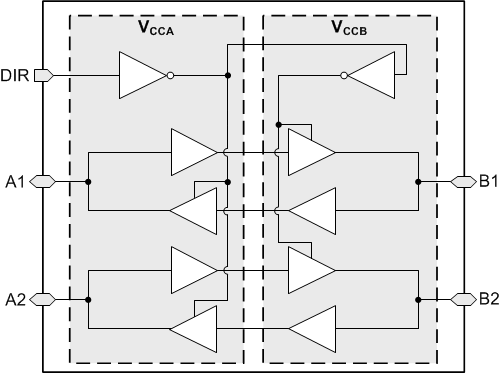

功能方框圖
