8.2.1 中斷請求應用

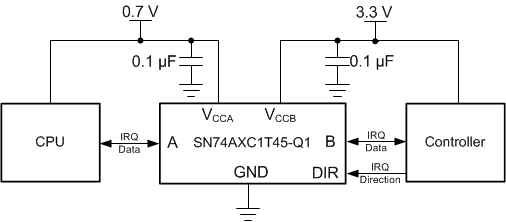

圖 8-1 顯示了一個 SN74AXC1T45-Q1 用于系統控制器向 CPU 發出中斷請求 (IRQ) 的應用示例。系統控制器確定 IRQ 線路的方向，以標記一個到 CPU 的中斷或者允許 CPU 驅動線路上的數據。在該應用中，控制器在 3.3V 下運行，而 CPU 可在低至 0.65V 的電壓下運行。
SN74AXC1T45-Q1 器件用于允許這些器件在適當的電壓電平下進行通信。由于 SN74AXC1T45-Q1 沒有輸出使能 (OE) 引腳時，系統設計人員應采取預防措施，以避免在改變方向時 CPU 和控制器之間發生總線爭用。
圖 8-1 中斷請求應用
